Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS. 504-09100 Water system

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

4

5

6

7

9

10

11

12

12

13

13

15

17

18

19

19

20

21

22

23

23

24

24

26

27

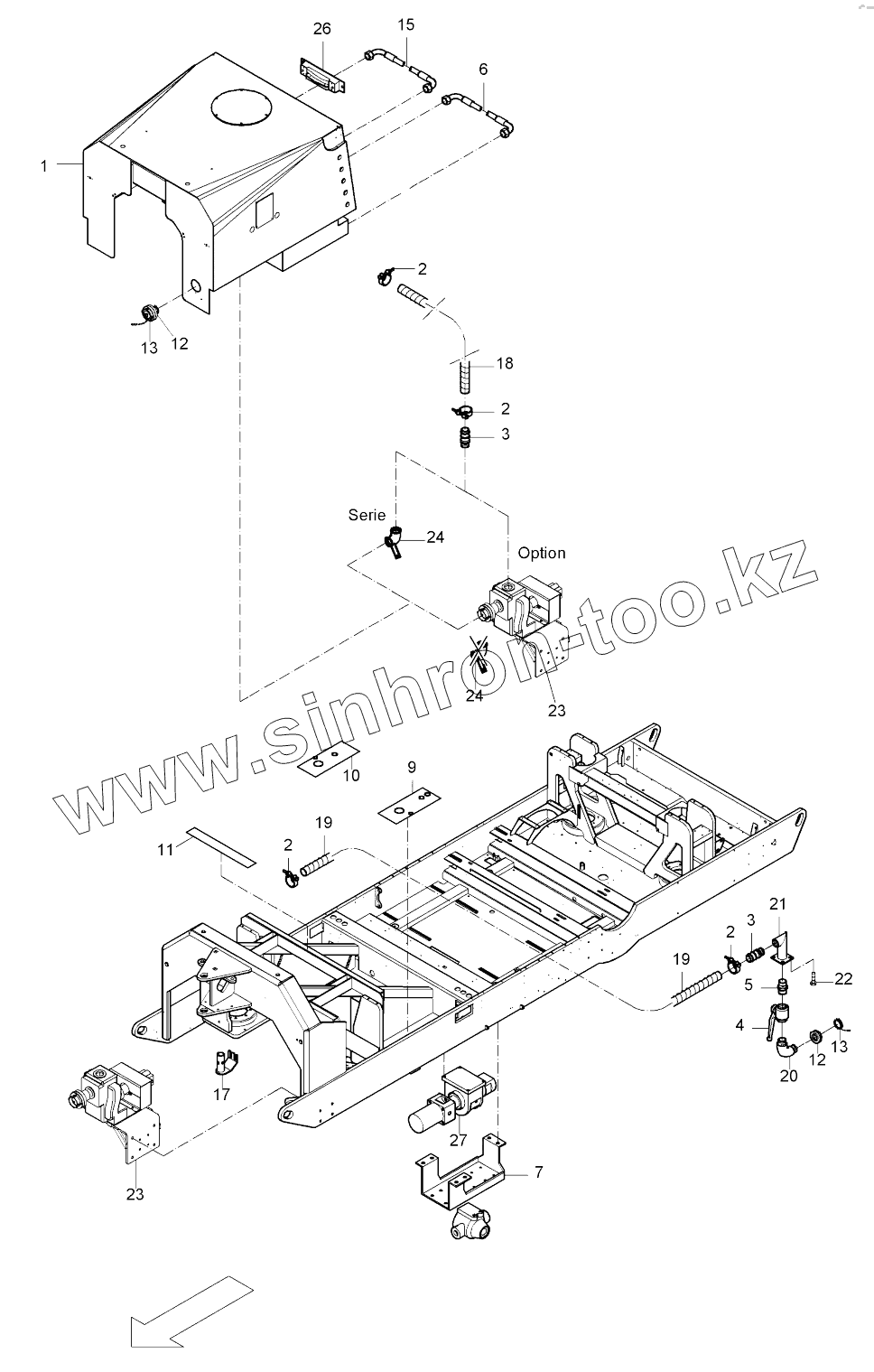

Позиция на иллюстрации	Заводской номер детали		Название детали
504090001	504090001		Water system, compl.
1	504090101		Water tank
2	934400100		Hose clip
3	504090187		Hose coupling
4	930296645		Ball valve
5	930414447		Parallel nipple
6	930665551		Hose
7	504-09110		Water spray equipment
9	504090175		Rubber plate
10	504090177		Rubber plate
11	504090176		Rubber plate
12	930206204		Clutch fast part
13	930129730		Clutch blind part
15	930665550		Hose
17	500090116		Nozzle holder
18	392400052		Hose with spiral
19	392400053		Hose with spiral
20	930550014		Angle
21	504090189		Connection tube
22	938150648		Screw
23	504090194		Fill pump
24	500290109		Angle
25	504090224		Cleaning lance
26	504090226		Water level, compl.
27	500290163		High pressure cleaner

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
