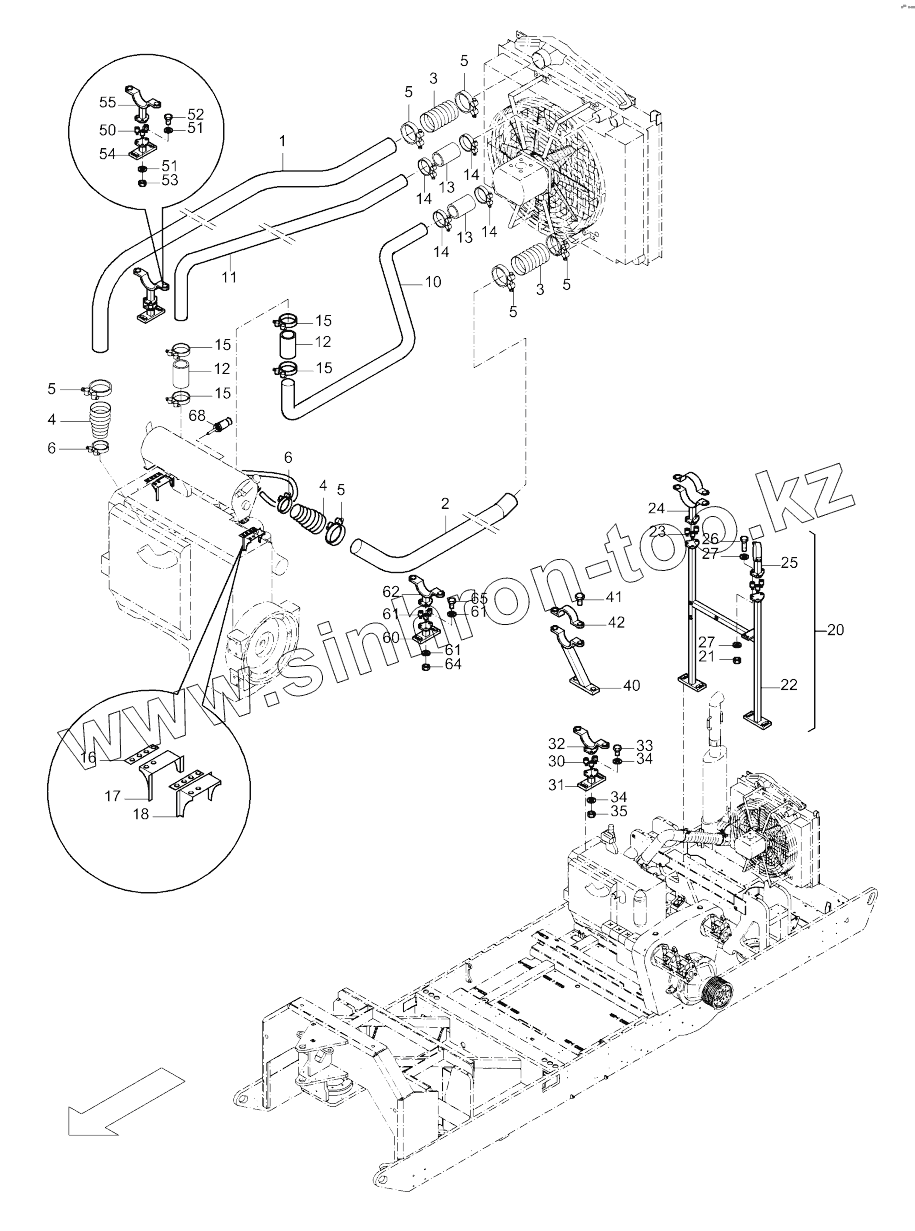

Каталог запасных частей к технике: DYNAPAC Dynapac PL2000LS. 504-06160 Cooling system

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

5

5

5

5

6

6

10

11

12

12

13

13

14

14

14

14

15

15

15

15

16

17

18

20

21

22

23

24

25

26

27

27

30

31

32

33

34

34

35

40

41

42

50

51

51

52

53

54

55

60

61

61

61

62

64

65

68

Позиция на иллюстрации	Заводской номер детали		Название детали
504060128	504060128		Turbo charger bracket, compl.
504060122	504060122		Tube holder, compl.
504060124	504060124		Holder air inlet pipe
504060102	504060102		Holder, compl.
1	500160114		Air inlet pipe Engine
2	500160112		Air inlet pipe cooler
3	930429151		Silicon sleeve
4	930429154		Silicon reducer sleeve
5	930349093		Clip
6	930349094		Clip
10	500160113		Water feed pipe engine
11	500160111		Water feed pipe cooler
12	930429152		Silicon reducer sleeve
13	930429153		Silicon reducer sleeve
14	930349095		Clip
15	930349097		Clip
16	500260111		Plate
17	500160132		Support, right
18	500160131		Support, left
20	504060108		Pipe retainer device, compl.
21	570004		Hex. nut
22	504060106		Pipe retainer device
23	930235505		Rubber buffer
24	500160147		Holder
25	500160146		Holder
26	500012		Screw
27	600004		Washer
30	930235505		Rubber buffer
31	500060185		Foot
32	504060103		Holder
33	500012		Screw
34	600004		Washer
35	570004		Hex. nut
40	504060131		Turbo charger bracket
41	500240		Screw
42	934304013		Bowl clamp
50	930235505		Rubber buffer
51	600006		Washer
52	500012		Screw
53	570004		Hex. nut
54	500060185		Foot
55	504060121		Holder
60	504060123		Foot
61	930235505		Rubber buffer
62	500060184		Holder
63	600004		Washer
64	570004		Hex. nut
65	500012		Screw
68	950594125		Sensor

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
