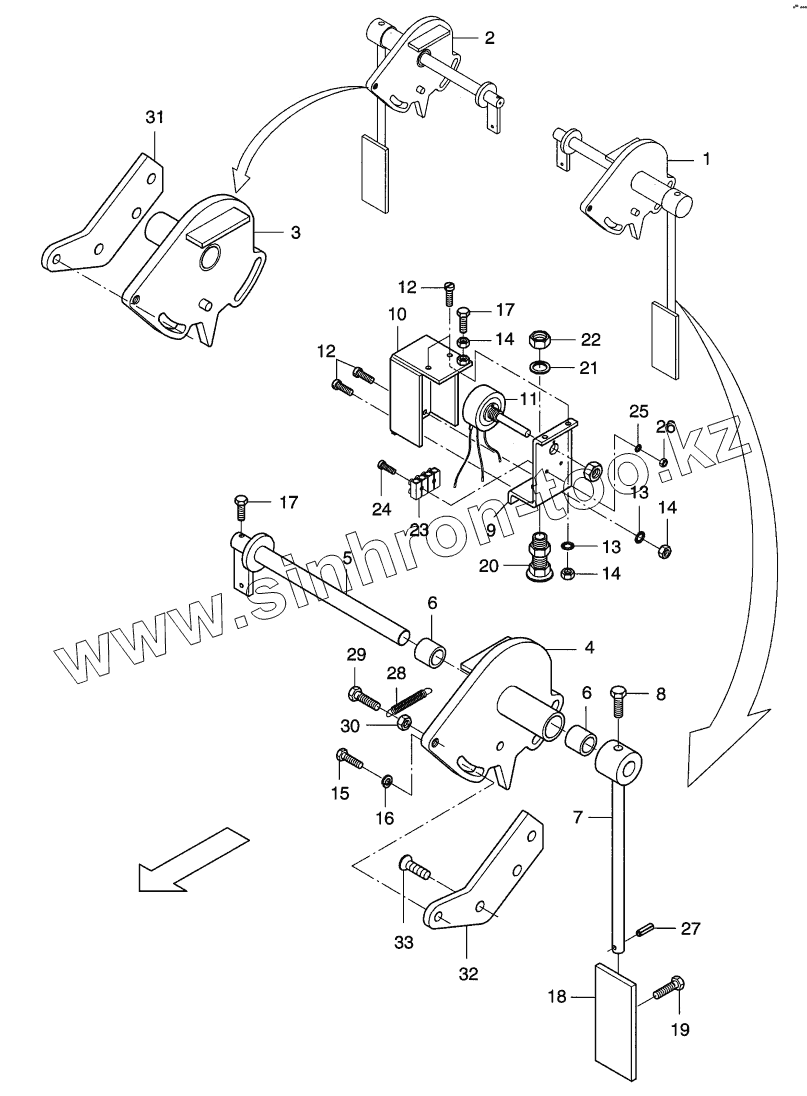

Каталог запасных частей к технике: DYNAPAC Dynapac F181C. Limit switch conveyor
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
13
14
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 756-05107 | 756-05107 | Limit switch conveyor | |
| 1 | 756062500 | Limit switch, left | |
| 2 | 756062600 | Limit switch, right | |
| 3 | 722062401 | Mounting plate | |
| 4 | 722062301 | Mounting plate | |
| 5 | 756062310 | Shift shaft | |
| 6 | 930136668 | Bushing | |
| 7 | 756062319 | Lever | |
| 8 | 500021 | Screw | |
| 9 | 756062323 | Console | |
| 10 | 756062324 | Cover flap | |
| 11 | 722062326 | Potentiometer assy | |
| 12 | 533025 | Screw | |
| 13 | 938900516 | Washer | |
| 14 | 938191013 | Nut | |
| 15 | 500053 | Screw | |
| 16 | 49900161 | Screw retention | |
| 17 | 500006 | Screw | |
| 18 | 862189066 | Buffer plate | |
| 19 | 500048 | Screw | |
| 20 | 977415013 | Wire connection | |
| 21 | 977416413 | Sealing washer | |
| 22 | 977416713 | Counter nut | |
| 23 | 977414541 | Terminal board | |
| 24 | 936750114 | Screw | |
| 25 | 938900510 | Fan disc | |
| 26 | 938191010 | Nut | |
| 27 | 629008 | Clamping sleeve | |
| 28 | 903996870 | Tension spring | |
| 29 | 500240 | Screw | |
| 30 | 938480509 | Hex. nut | |
| 31 | 756062557 | Retainer l.h. | |
| 32 | 756062657 | Support, right | |
| 33 | 939475222 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
