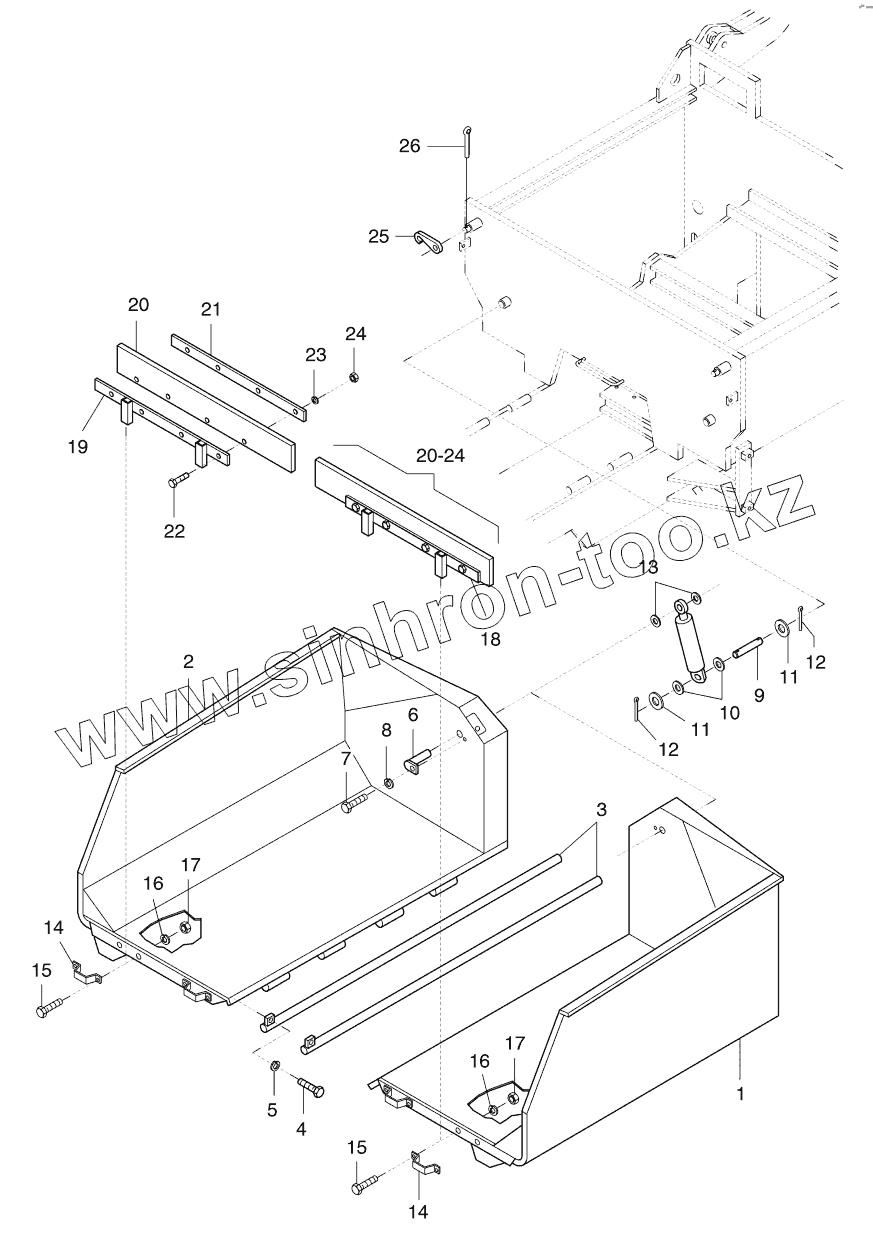

Каталог запасных частей к технике: DYNAPAC Dynapac F181C. Hopper, compl.
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
19
20
20
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 654-06111 | 654-06111 | Hopper, compl. | |
| 1 | 654070502 | Hopper, left | |
| 2 | 654070602 | Hopper, right | |
| 3 | 654072002 | Hinge rod | |
| 4 | 500028 | Screw | |
| 5 | 49900025 | Screw retention | |
| 6 | 867070017 | Bolt | |
| 7 | 500048 | Screw | |
| 8 | 49900025 | Screw retention | |
| 9 | 756070025 | Bolt | |
| 10 | 600020 | Washer | |
| 11 | 861070029 | Spacer | |
| 12 | 936790604 | Split pin | |
| 13 | 600020 | Washer | |
| 14 | 930418530 | Stake support | |
| 15 | 500032 | Hex. screw | |
| 16 | 49900025 | Screw retention | |
| 17 | 928847 | Hex. nut | |
| 18 | 756073003 | Support, left | |
| 19 | 756073103 | Support, right | |
| 20 | 756073002 | Rubber plate | |
| 21 | 756073001 | Flat steel | |
| 22 | 500029 | Screw | |
| 23 | 49900025 | Screw retention | |
| 24 | 928847 | Hex. nut | |
| 25 | 756070033 | Lock hook | |
| 26 | 630019 | Split pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
