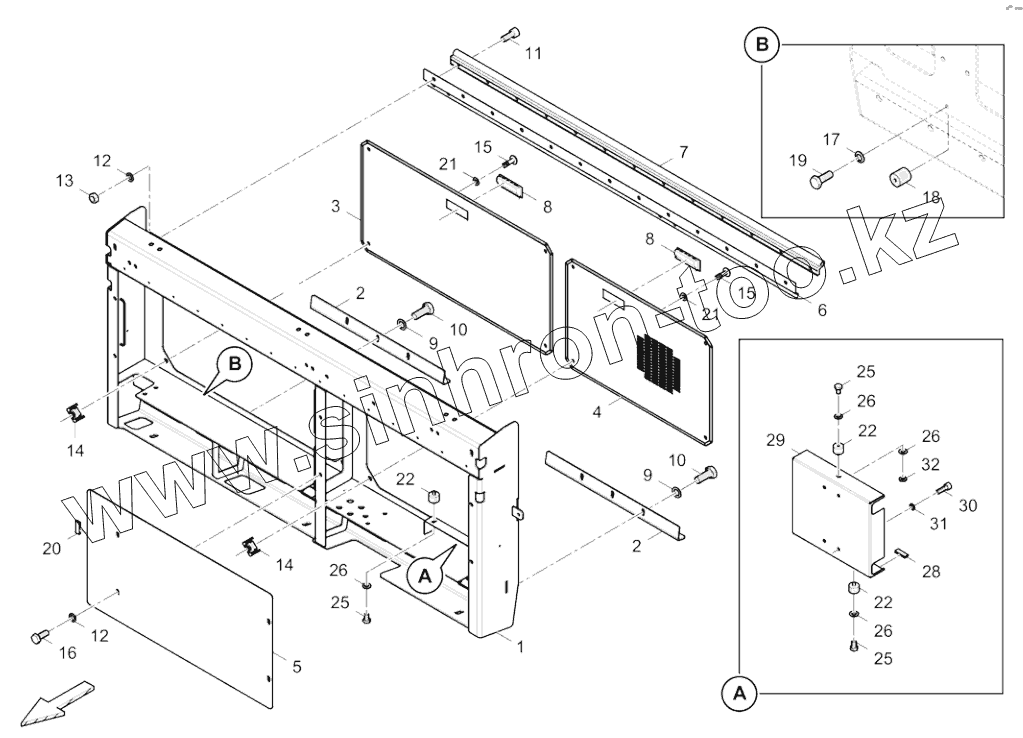

Каталог запасных частей к технике: DYNAPAC Dynapac F1800C. 4812236084 Console body

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
8
9
9
10
10
11
12
12
13
14
14
15
15
16
17
18
19
20
21
21
22
22
22
25
25
25
26
26
26
26
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 4812236083 Console body
2 4812230086 Support plate
3 4812228701 Cover
4 4812236741 Cover
5 4812228705 Cover
6 4812236085 Angle
7 4812012220 Guide rail
8 4812012221 Gripping tray
9 0333310024 Washer
10 0147110868 Hexagon head screw
11 0211132503 Hex socket screw
12 0333310036 Schnorr-lock washer
13 0266211000 Hexagon nut
14 4812012093 Slip counterpart
15 4812012094 Quarter-turn quick-fastener
16 0147132303 Hexagon bolt
17 0333310045 Schnorr-lock washer
18 4812011340 Rubber buffer
19 0147124603 Screw
20 D930280159 Edge protection x m
21 4812012727 Circlip
22 4812045101 Rubber buffer
25 0147132003 Hex. head screw
26 0301233500 Plain washer
28 4812023382 Profiled joint
29 4812236749 E-housing
30 0211124903 Hex. sock. screw
31 0301232100 Plain washer
32 0261109102 Hexagon nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
