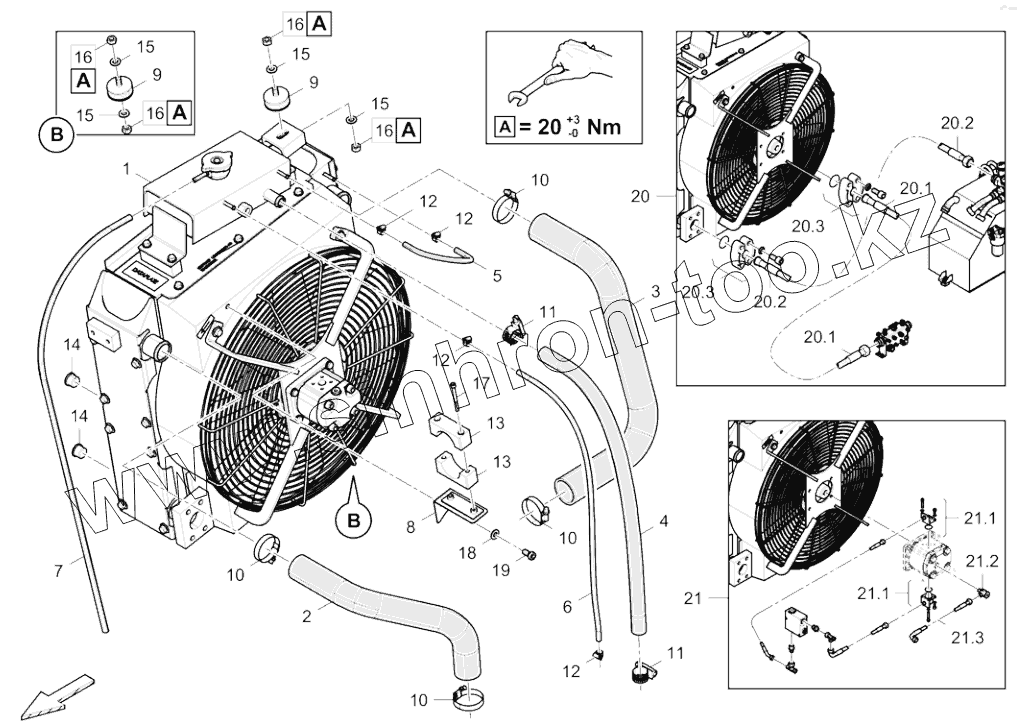

Каталог запасных частей к технике: DYNAPAC Dynapac F1800C. 4812235771 Cooler

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
10
10
11
11
12
12
12
12
13
13
14
14
15
15
15
15
16
16
16
16
17
18
19
20
20.1
20.1
20.2
20.2
20.3
20.3
21
21.1
21.1
21.2
21.3
Позиция на иллюстрации Заводской номер детали Название детали
1 4812236238 Combined cooler
2 4812235561 Cooler hose
3 4812235560 Cooler hose
4 4812228875 Hose
5 4812230782 Bleeder hose
6 4812228876 Bleeder hose
7 4812007904 Hose
8 4812230778 Mounting plate
9 D930235523 Rubber buffer
10 D934400100 Clamp
11 D934400040 Clamp
12 D934349012 Clamp
13 D934361055 Clamp
14 D961175210 Plug screw
15 0333310051 Lock washer
16 0266211100 Nut hexagon
17 0211196498 Hexagon socket head cap screw
18 0302127405 Flat washer
19 0215001065 Hexagon socket head cap screw
20 4812018742 Hydraulic pre-assembly
20.1 4812013566 Hose
20.2 4812013567 Hose
20.3 D503070228 Flange
20.3.1 D930211344 Flange half
20.3.2 D932213770 O-Ring
20.3.3 0211140203 Hex socket screw
21 4812018741 Hydraulic pre-assembly
21.1 D961371072 Screwing
21.1.1 D937930224 Screw
21.1.2 0333310045 Schnorr-lock washer
21.1.3 D932208067 O-ring
21.1.4 0211125103 Hex sock. screw
21.2 4749220435 Stud
21.3 4812013524 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
