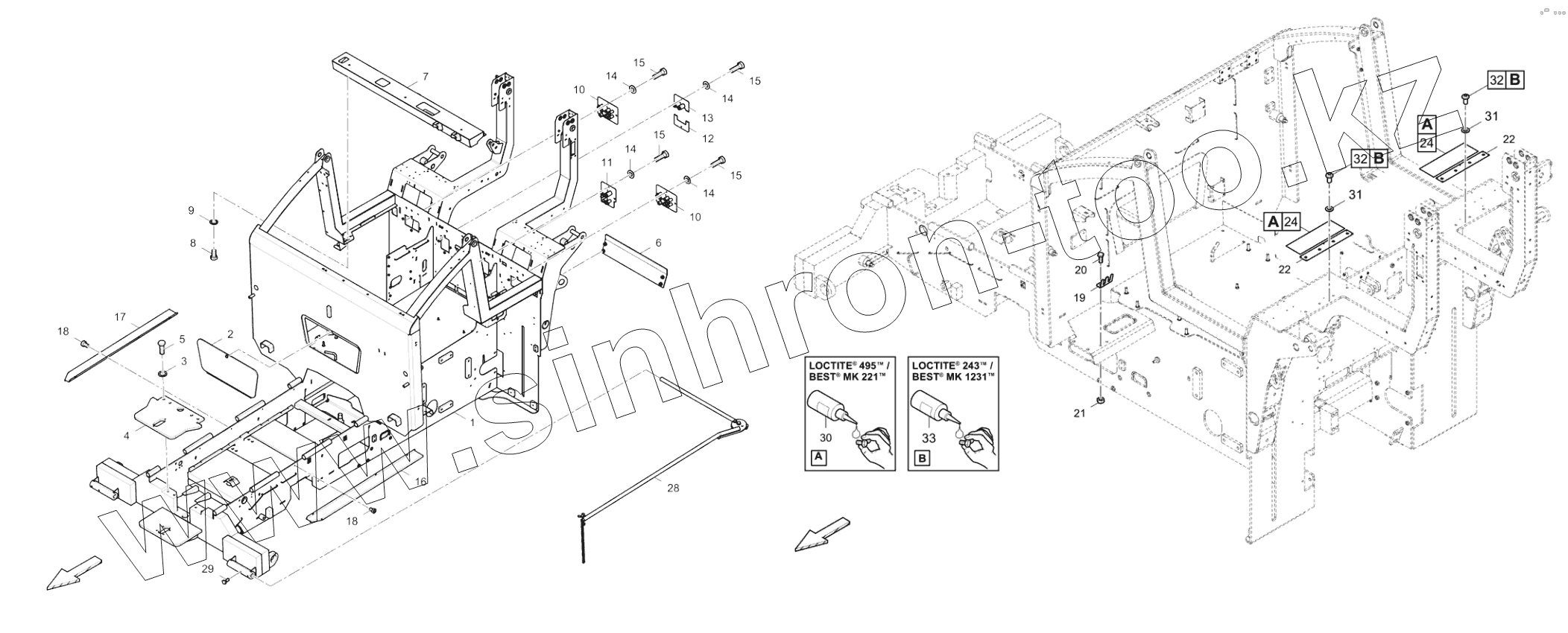

Каталог запасных частей к технике: DYNAPAC Dynapac F1800C. 4812235534 Main frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
14
14
14
15
15
15
16
17
18
18
19
20
21
22
22
24
24
28
29
30
31
31
32
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 4812023698 Main frame
2 4812011697 Maintenance lid
3 0333310044 Schnorr-lock washer
4 4812228468 Plate
5 0147147803 Hexagon bolt
6 4812011991 Splash guard
7 4812011736 Crossbeam
8 0147147503 Hex bolt
9 0333310042 Schnorr-lock washer
10 4812234845 Plate
11 4812229010 Plate, l.h.
12 4812235555 Plate, r.h.
13 4812235554 Plate, r.h.
14 0301233500 Plain washer
15 0147132503 Hex. Head screw
16 4812215172 Cover
17 4812215173 Cover
18 0215000625 Hexagon socket head cap screw
19 4812018808 Hose clamp
20 0147136203 Hex. head screw
21 0266211100 Nut hexagon
22 4812019994 Wear shield
24 4812023289 Anti-slip surface
28 4812018329 Steering guide
29 0147140003 Hex head screw
30 4812045225 Adhesive
31 0301231800 Flat washer
32 0215001084 Hex. Sock. Screw
33 4747400034 Thread locking
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
