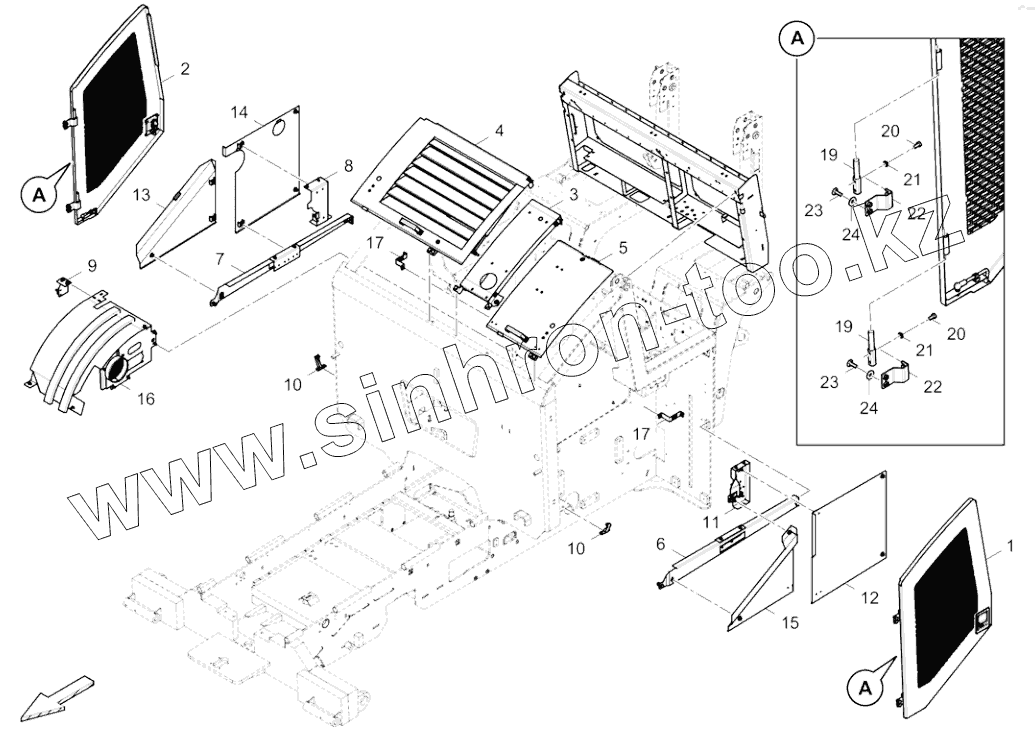

Каталог запасных частей к технике: DYNAPAC Dynapac F1800C. 4812235477 Covering

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
19
19
20
20
21
21
22
22
23
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали
1 4812235422 Door plate, l.h.
2 4812235409 Door plate, r.h.
3 4812230593 Intermediate section
4 4812230591 Hood, r.h.
5 4812235519 Hood, l.h.
6 4812215155 Support plate, l.h.
7 4812215156 Support plate, r.h.
8 4812234006 Cover plate
9 4812236026 Support plate
10 4812235987 Lock plate
11 4812236027 Mounting bracket
12 4812235497 Cover plate, l.h.
13 4812235499 Side cover, r.h.
14 4812234017 Cover plate, r.h.
15 4812235490 Side cover, l.h.
16 4812235922 Wheel cover, r.h.
17 4812015040 Scale
19 4812235413 Thread pin
20 0147132203 Hex. head screw
21 0301233500 Plain washer
22 4812201748 Mounting plate
23 0215001072 Hexagon socket button head screw
24 0300013040 Flat washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
