Каталог запасных частей к технике: DYNAPAC Dynapac F1800C. 4812215225 Side roof, l.h.

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

2

2

3

3

4

4

4

4

5

5

5

5

6

6

6

6

7

8

8

8

8

9

9

9

9

9

9

10

10

10

11

11

12

12

13

13

13

13

14

14

15

16

17

18

18

19

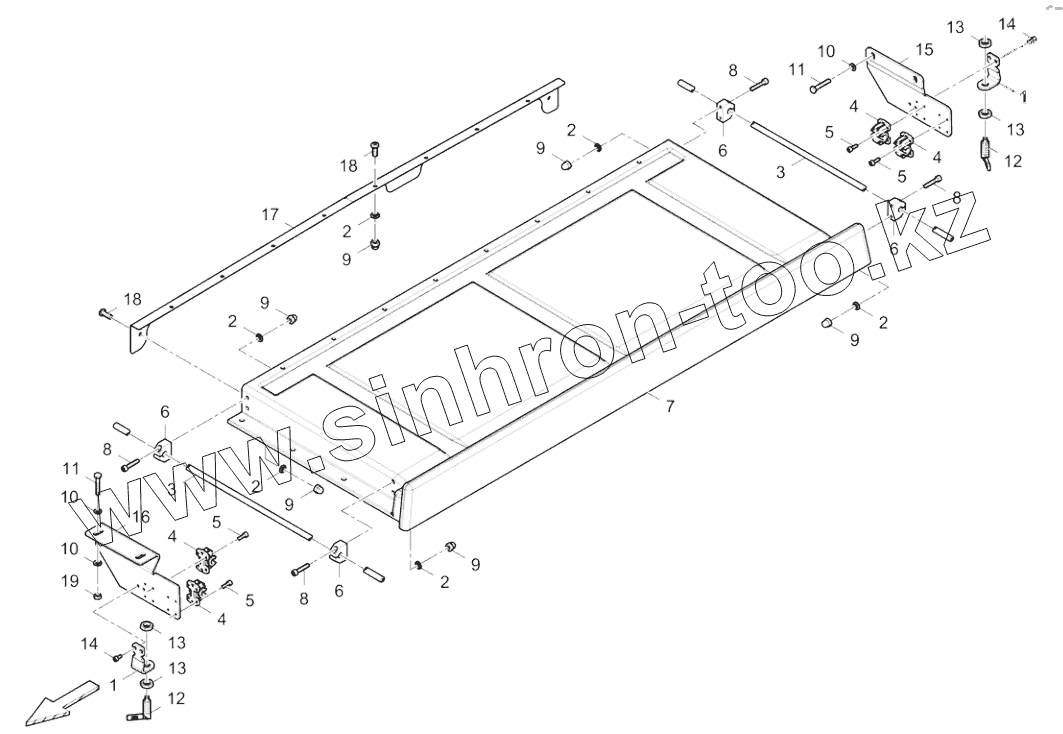

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4812236226		Stop bolt holder
2	0300013044		Flat washer
3	4812236244		Precision shaft
4	4812233237		Linear bearing unit
5	0211117103		Hexagon socket head cap screw
6	4812233238		Pillow block
7	4812236182		Roof
8	0211125003		Screw
9	0277130800		Nut
10	0301233500		Plain washer
11	0147132903		Screw
12	4812046844		Stop bolt
13	0261109956		Hexagon nut
14	0211124403		Hex.socket cap screw
15	4812202390		Clasp, back
16	4812202380		Clasp, front
17	4812202375		Junction plate
18	0215000620		Hexagon socket button head screw
19	0266211000		Hexagon nut
