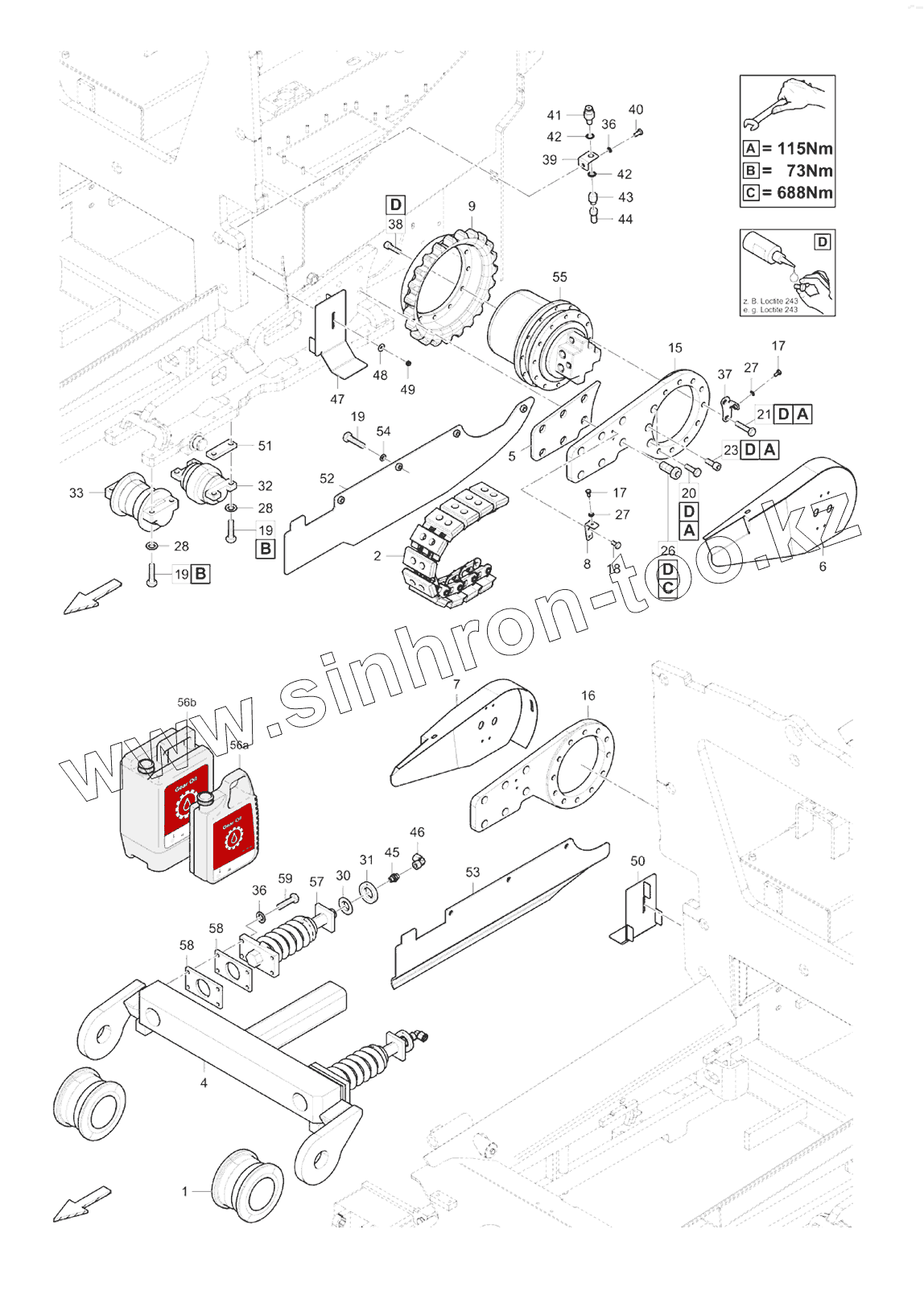

Каталог запасных частей к технике: DYNAPAC Dynapac F1200CS/CS. 4812045327 Gr.02 Track group

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
5
4
6
7
8
9
15
16
17
17
18
19
19
19
20
21
23
26
27
27
28
28
30
31
32
33
36
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56a
56b
57
58
58
58
Позиция на иллюстрации Заводской номер детали Название детали
1 D450163400 Reversing roller
2 4812008943 Chain cpl.
5 4812045124 Intermediate plate
4 4812045117 Front axle
6 4812045128 Hood, L.H.
7 4812045129 Hood, R.H.
8 4812045118 Holding plate
9 4812045130 Drive sprocket
15 4812045732 Cheek, l.h.
16 4812045733 Cheek, r.h.
17 0147132203 Hex. head screw
18 0147132303 Hexagon bolt
19 0147140703 Hex. head screw
20 0147144203 Hexagon head screw
21 5730015260 Hexagon head screw
23 0211143803 Hexagon socket head cap screw
26 0215001081 Hexagon socket head cap screw
27 0301233500 Plain washer
28 0333310043 Schnorr-lock washer
30 D930298331 Spherical washer
31 4812045706 Connical ring
32 4812046648 Track roller, small
33 4812046650 Track roller, big
36 0333310024 Washer
37 4812004130 Retainer
38 0211140403 Hex. socket head capscrew
39 4812229597 Retainer
40 0147136003 Screw cap
41 4812034954 Grease nipple
42 D952631222 Seal ring
43 4812004420 Male connector
44 4812004531 Hose
45 D961353009 Male connector
46 D961917007 Elbow socket
47 4812004708 Hose clamp, l.h.
48 0300013040 Flat washer
49 0291118802 Hexagon nut
50 4812004712 Hose clamp, r.h.
51 4812007563 Spacer
52 4812229352 Wheel cover l.h.
53 4812229353 Wheel cover r.h.
54 0301235800 Plain washer
55 4812044132 Gears
56a 4812030102 Gear oil
56b 4812030103 Gear oil
57 4812009569 Spring package
58 4812007152 Spacer block
59 0147137112 Hexagon bolt
60 4812229301 Spring cover lh
61 4812229304 Spring cover rh
62 D939776113 Washer
63 0147132203 Hex. head screw
D 4747400034 Thread locking
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
