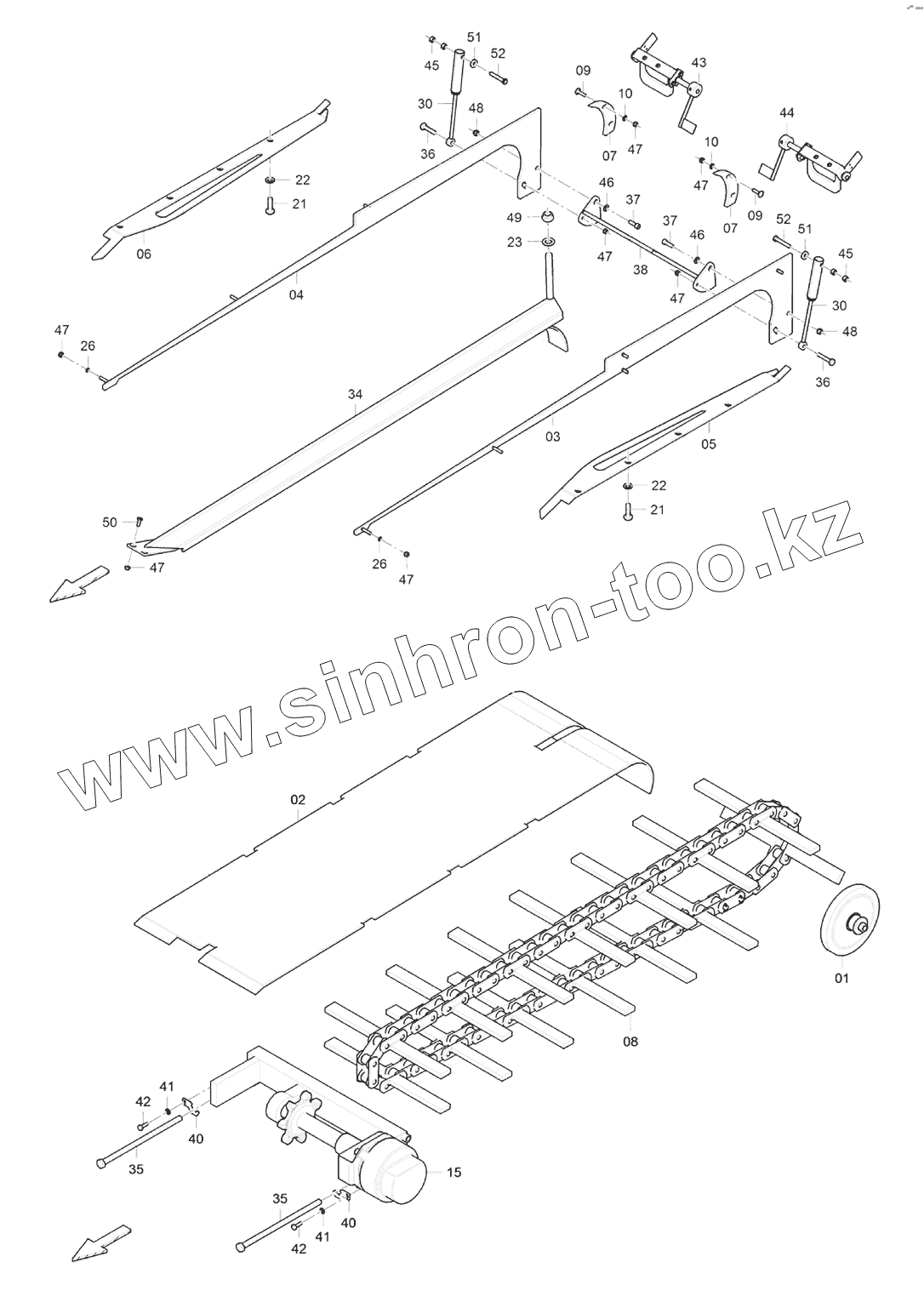

Каталог запасных частей к технике: DYNAPAC Dynapac F1200CS/CS. 4812044161 Gr.04 Conveyor

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
9
10
10
15
21
21
22
22
23
26
26
30
30
34
35
35
36
36
37
37
38
40
40
41
41
42
42
43
44
45
45
46
46
47
47
47
47
47
47
47
48
48
49
50
51
51
52
52
Позиция на иллюстрации Заводской номер детали Название детали
1 4720006544 Conveyor turn
2 4812044074 Track shoe
3 4812044072 Wear part, l.h.
4 4812044073 Wear part, r.h.
5 4812044068 Supporting surface, l.h.
6 4812044070 Supporting surface, r.h.
7 D455020903 Plate
8 4812043667 Chain
9 0253305001 Carriage bolt
10 0302127405 Flat washer
15 D455021000 Conveyor drive
21 0147147503 Hex bolt
22 0333310042 Schnorr-lock washer
23 0300027469 Washer
26 0333310024 Washer
30 4720004832 Spring package
34 4812222953 Roof profile
35 4812227601 Screw
36 0147140603 Hex. head screw
37 0211140203 Hex socket screw
38 4812047356 Plate
40 4812024135 Locking plate
41 0333310036 Schnorr-lock washer
42 0147132503 Hex. Head screw
43 4812047704 Conveyor limit switch, r.h.
44 4812004374 Conceyor limit switch, l.h.
45 0266211200 Hexagon nut
46 0301235800 Plain washer
47 5541396800 Hexagon nut
48 5730008013 Hexagon nut
49 0291118511 Hexagon nut
50 0216110016 Countersunk screw
51 0300013045 Flat washer
52 0147140903 Hex.bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
