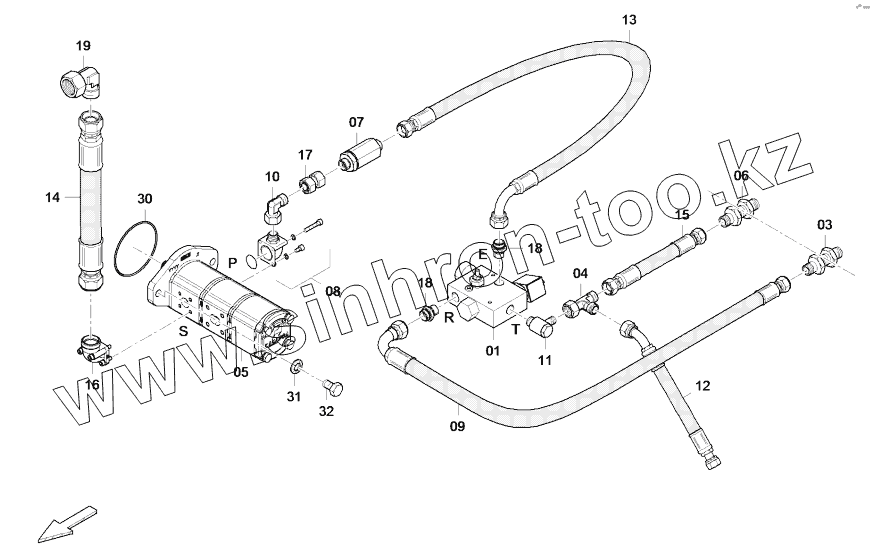

Каталог запасных частей к технике: DYNAPAC Dynapac F1200C/CS. 4812044832 Hydraulic, vibration

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
3
4
5
6
7
7.01
7.03
8
8.01
8.02
8.03
8.04
9
10
11
12
13
14
15
16
16.01
16.02
16.03
16.04
17
18
18
19
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 4812044444 Valve block
1.1 4812036469 Coil
3 D961906009 Screwing
4 D961919010 Swivel nut branch tee
5 4812011155 Gear pump
6 D961906010 Straight bulkhead coupling
7 4812046056 Filter
7.01 4812009441 Sieve
7.03 4812009440 O-ring
8 D961371072 Screwing
8.01 D932208067 O-ring
8.02 4749900080 Shake-proof washer
8.03 D937930224 Screw
8.04 D937930228 Screw
9 4812006603 Hose
10 D961355015 Elbow union
11 D961950110 Screwing
12 4812007521 Hose
13 4812039749 Hose
14 4812006598 Hose
15 4812006604 Hose
16 D961371010 Screwing
16.01 D932318093 O-ring
16.02 4700927839 Screw
16.03 D937930224 Screw
16.04 4749900080 Shake-proof washer
17 D961121009 Straight coupling
18 D961935109 Male connector
19 D961917012 Elbow socket
30 D932218258 O-ring
31 D939776117 Flat washer
32 0147140103 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
