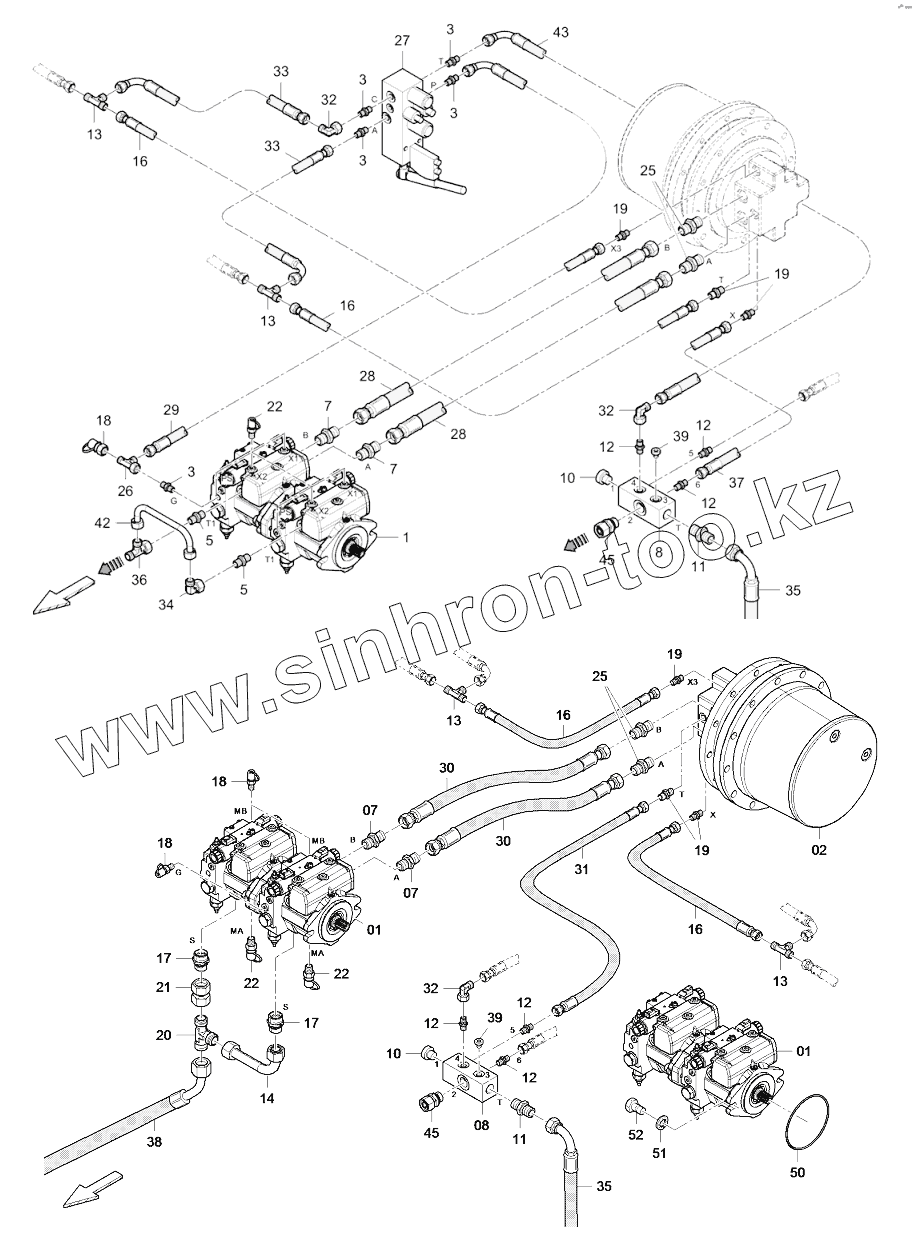

Каталог запасных частей к технике: DYNAPAC Dynapac F1200C/CS. 4812044830 Hydraulic, drive system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
3
3
3
3
5
5
7
7
7
7
8
8
10
10
11
11
12
12
12
12
12
12
13
13
13
13
14
16
16
16
16
17
17
18
18
18
19
19
19
19
20
21
22
22
22
25
25
26
27
28
28
29
30
30
31
32
32
32
33
33
34
35
35
36
37
38
39
39
42
43
45
45
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали
1 4812008897 Pump
2 4812002402 Hydraulic motor
3 D961935234 Male connector
5 D961935209 Male connector
7 D961935221 Male connector
8 D874091702 Block
10 D961175109 Plug screw
11 D961935110 Stud
12 D961935206 Male connector
13 D961905006 Union tee
14 4812046704 Pipeline
16 4812006564 Hose
17 D961935211 Male connector
18 D961772669 Test point
19 D961835207 Male connector
20 D961982658 Distributor T piece
21 D961121011 Stud
22 D961772668 Test point
25 4812004556 Male connector
26 D961919006 Stud
27 D963155267 Valve block
28 4812006569 Hose
29 4812010699 Hose
30 4812006571 Hose
31 4812006573 Hose
32 D961917006 Elbow socket
33 4812006576 Hose
34 D961917009 Elbow socket
35 4812006577 Hose
36 D961919009 Stud
37 4812006574 Hose
38 4812006578 Hose
39 D961175206 Plug screw
42 4812006838 Pipeline
43 4812032710 Hose
45 D961154109 Male connector
50 D932218258 O-ring
51 0147140203 Hex. head screw
52 D939776117 Flat washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
