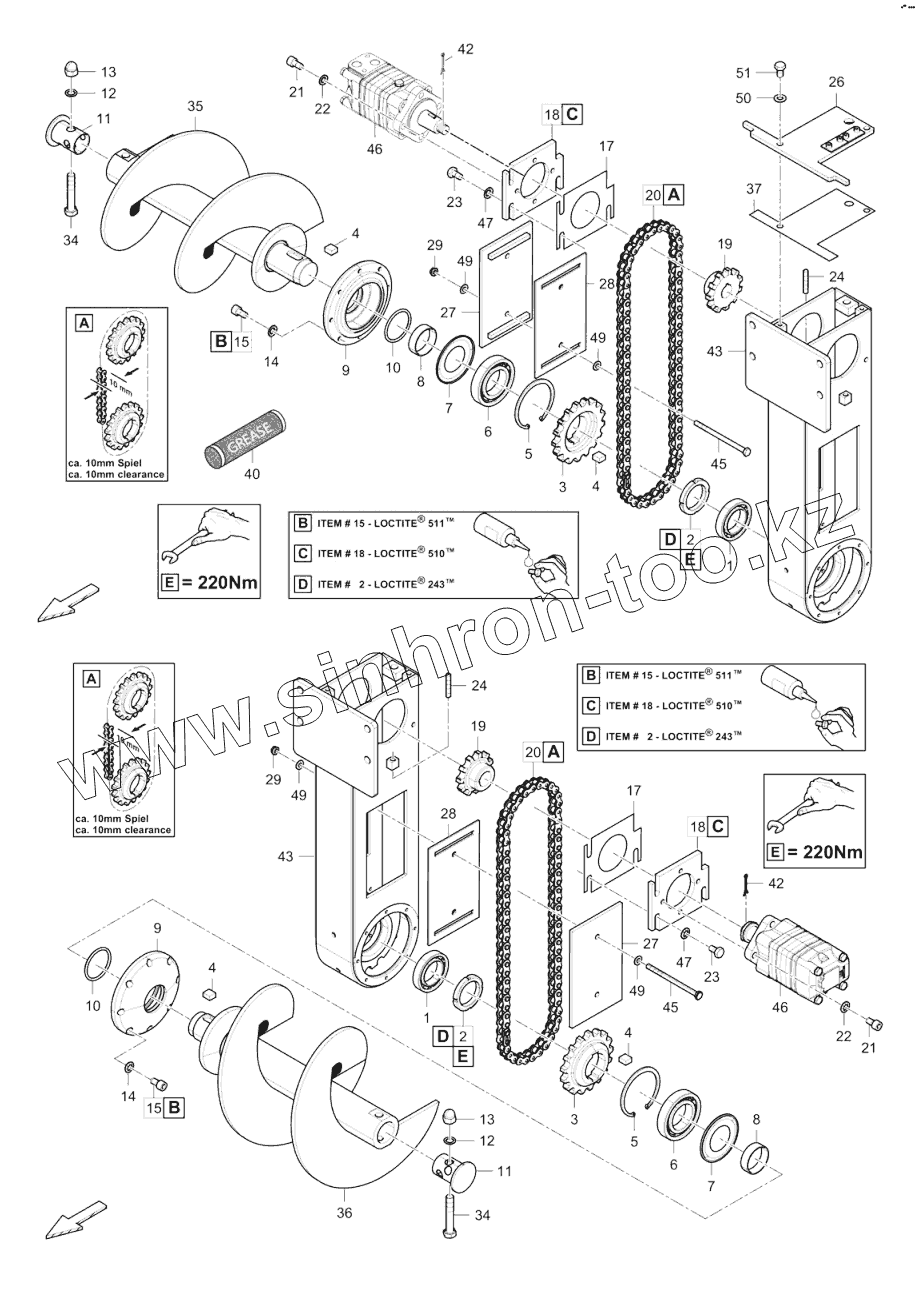

Каталог запасных частей к технике: DYNAPAC Dynapac F1200C/CS. 4812003329 Auger box
1
1
2
2
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
26
27
27
28
28
29
29
34
34
35
36
37
40
42
42
43
43
45
45
46
46
47
47
49
49
49
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4812215783 | 4812215783 | Sealing kit | |
| 1 | 4749520031 | Bearing | |
| 2 | 0295311300 | Grooved nut | |
| 3 | 4730010519 | Sprocket | |
| 4 | 4749901502 | Feather key | |
| 5 | D936032112 | Circlip | |
| 6 | 4749510067 | Roller bearing | |
| 7 | D932580860 | Nilosring | |
| 8 | 4730010520 | Ring | |
| 9 | 4730010521 | Flange bearing | |
| 10 | 4749020180 | O-ring | |
| 11 | 4730005778 | Plug | |
| 12 | 0333310042 | Schnorr-lock washer | |
| 13 | 0277131400 | Cap nut | |
| 14 | 4749901806 | Washer | |
| 15 | 0211132203 | Head screw | |
| 17 | 4730011019 | Sealing | |
| 18 | 4730010518 | Motor plate | |
| 19 | 4730010522 | Sprocket | |
| 20 | 4812234374 | Roller chain | |
| 21 | 0211140103 | Hex socket screw | |
| 22 | 0333310043 | Schnorr-lock washer | |
| 23 | 0147140003 | Hex head screw | |
| 24 | 4749901420 | Threaded pin | |
| 26 | 4812003332 | Cover | |
| 27 | 4730000369 | Side part | |
| 28 | 4730000370 | Sealing | |
| 29 | 5541396800 | Hexagon nut | |
| 34 | 0147148703 | Hexagon head screw | |
| 35 | 4812043574 | Auger shaft, r.h. | |
| 36 | 4812043848 | Auger shaft, l.h. | |
| 37 | 4812045930 | Sealing | |
| 40 | 4812041939 | Dynapac Auger grease | |
| 42 | 0111125203 | Cotter pin | |
| 43 | 4812003336 | Body | |
| 45 | D938111429 | Hex. screw | |
| 46 | 4812011690 | Hydraulic motor | |
| 47 | D939776117 | Flat washer | |
| 49 | D932702032 | Sealing | |
| 50 | 0301234400 | Plain washer | |
| 51 | 0147136303 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
