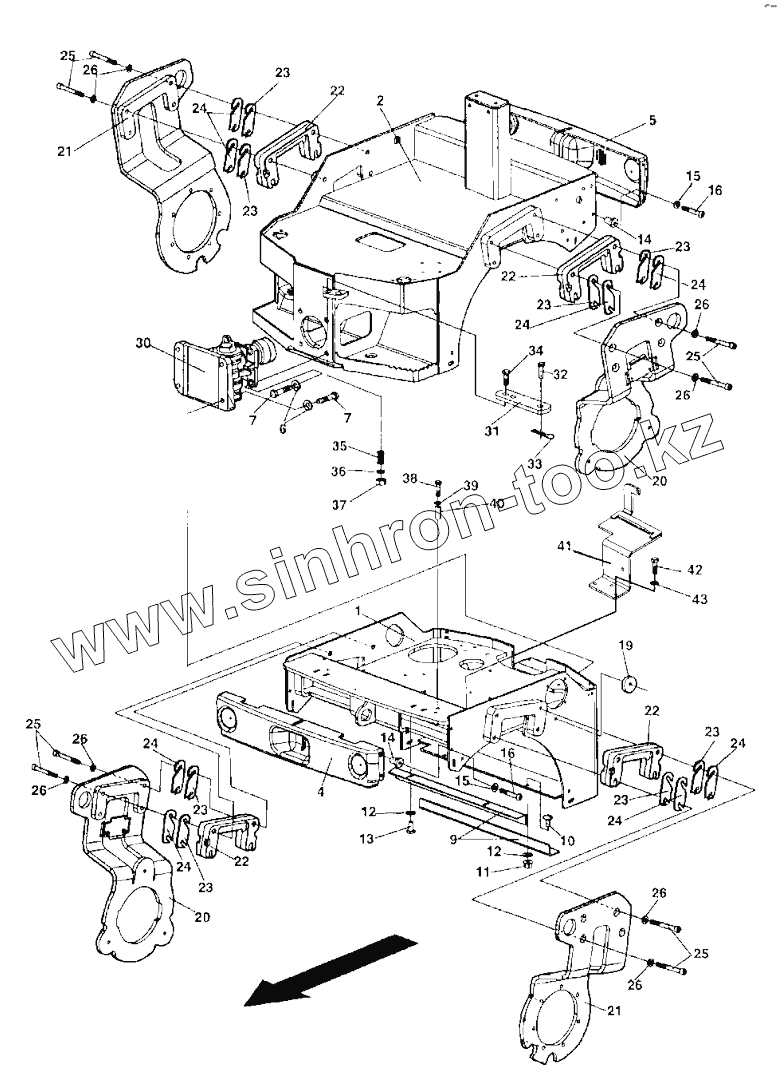

Каталог запасных частей к технике: DYNAPAC Dynapac CC800. Frames

Тип техники

Марка

Модель

Схема

1

2

4

5

6

7

7

9

10

11

12

12

13

14

14

15

15

16

16

19

20

20

21

21

22

22

22

22

23

23

23

23

23

23

23

23

24

24

24

24

24

24

24

25

25

25

25

26

26

26

26

26

26

26

30

31

32

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4700387055		Frame, front
2	4700387056		Frame, rear
4	4700387376		Cover, frame
5	4700387886		Cover, frame
6	4700904214		Washer
7	4700500176		Screw
9	4700387779		Press plate
10	4700929191		Bolt
11	4700902286		Lock nut
12	4700904556		Steel plain washer
13	4700500053		Hex. screw
14	4700387949		Rubber nut
15	4700904228		Steel plain washer
16	4700791559		Screw
19	Reflector		Reflector
20	4700388850		Fork, vibration side
21	4700388849		Fork, drive side
22	Not		Not used on this model
23	4700387425		Shim
24	4700387424		Shim
25	4700500269		Screw
26	4700904231		Washer
30	4700377621		Hitch
31	4700377610		Lock link
32	4700530027		Clevis pin
33	4700635061		Hair clip
34	4700500208		Screw
35	4700349332		Pressure spring
36	4700904233		Steel plain washer
37	4700586022		Lock nut
38	4700500067		Screw
39	4700904229		Washer
40	4700387677		Spacer sleeve
41	4700387284		Battery shelf
