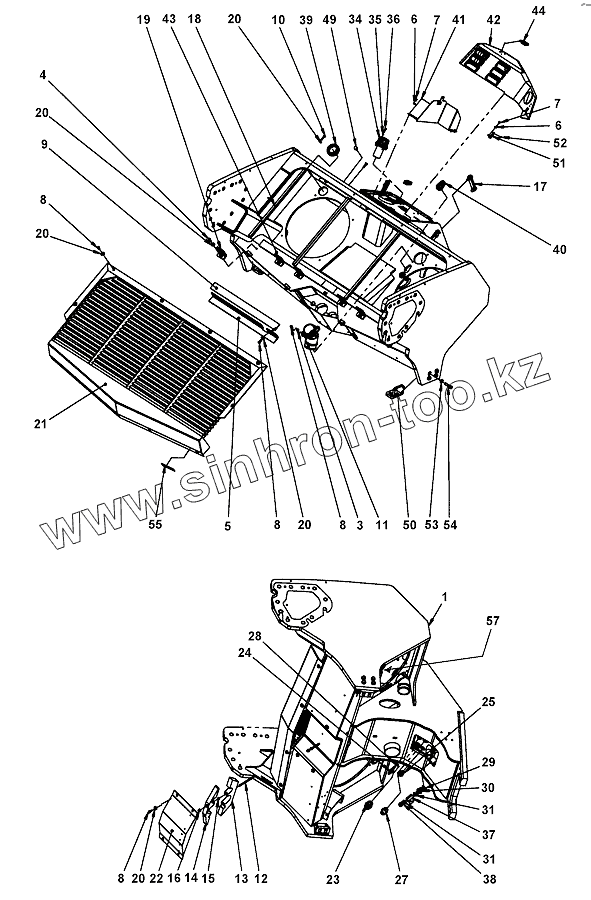

Каталог запасных частей к технике: DYNAPAC Dynapac CC5200. Frame, rear

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
6
6
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
21
22
23
24
25
27
28
29
30
31
31
34
35
36
37
38
39
40
41
42
43
44
49
50
51
52
53
54
55
57
Позиция на иллюстрации Заводской номер детали Название детали
1 4812114408 Rear frame
3 4700904229 Washer
4 4700500021 Hex. screw
5 4700392075 Bracket
6 4700603001 Washer
7 4700500059 Hex. screw
8 4700500053 Hex. screw
9 4700392078 Rubber cloth
10 4700500022 Hex. screw
11 4700394000 Bulkhead elbow
12 4700792326 Stud
13 4700391375 Hose support
14 4700391376 Hose support
15 4700904044 Lock washer
16 4700902286 Lock nut
17 4700792492 Level gauge
18 4700391299 Rubber strip
19 4700391296 Bracket
20 4700904640 Washer
21 4700395522 Cover
22 4700391434 Cover
23 4700792338 Adapter
24 4700792276 Temperature sensor
25 4700791405 Straight o-ring connector
26 4812115411 Grommet
27 4700904728 Adapter
28 4700162015 Seal ring
29 4700791120 Washer sealing
30 4700792421 Straight connector
31 4700162006 Seal ring
34 4700391026 Ventilating filter
35 4700904281 Washer
36 4700508020 Screw
37 4700925599 Ball valve
38 4700232056 Steel plug threaded
39 4700393001 Grommet
40 4700393149 Grommet
41 4700393281 Bracket
42 Cover Cover
43 4700394459 Rubber cloth
44 4700358881 Pad lock
49 4700792607 Shock absorber
50 4700394400 Bracket
51 4700394297 Bracket
52 4700624021 Pop rivet
53 4700904703 Plain washer
54 4700500269 Screw
55 4700394513 Rubber cloth
57 4812117018 Grommet
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
