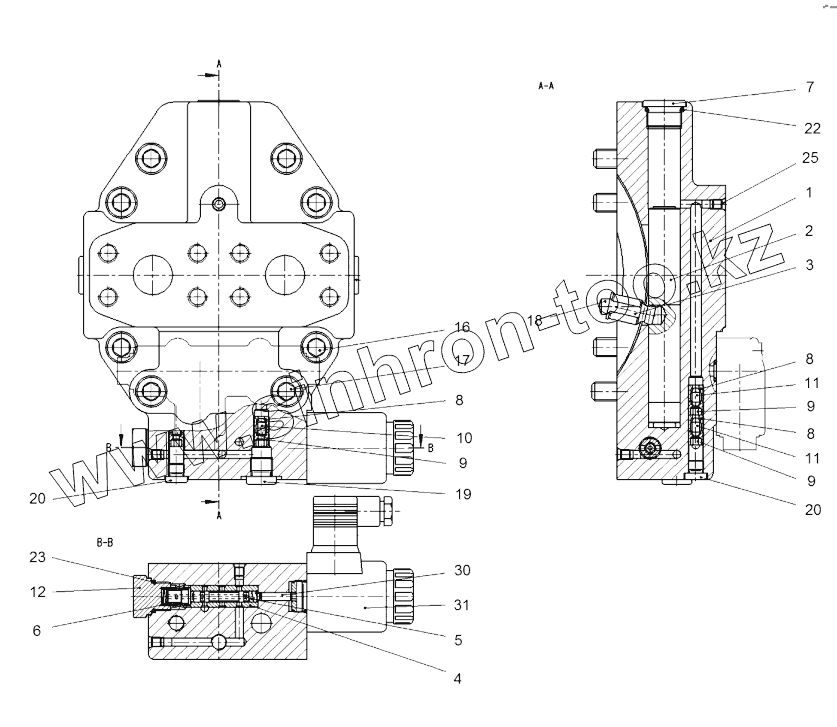

Каталог запасных частей к технике: DYNAPAC Dynapac CC5200. End plate

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
9
9
9
10
11
11
12
16
17
18
19
20
20
22
23
25
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 Endplate End plate
2 Controlpiston Control piston
3 Adjustmentpin Adjustment pin
4 Bushing Bushing
5 Spool Spool
6 Pressurespring Pressure spring
7 Screw Screw
8 4812161092 Throttle screw
9 4812161093 Throttle screw
10 4812161094 Valve pin
11 Throttlepin Throttle pin
12 Screw Screw
16 Capscrew Cap screw
17 Capscrew Cap screw
18 Dowel Dowel
19 4812161095 Locking screw with o-ring
20 4812160294 Locking screw with o-ring
22 4812157169 O-ring
23 4812157170 O-ring
25 Doublebreak Double break-off plug
30 4812157171 Needle roller
31 4812155170 Solenoid valve
