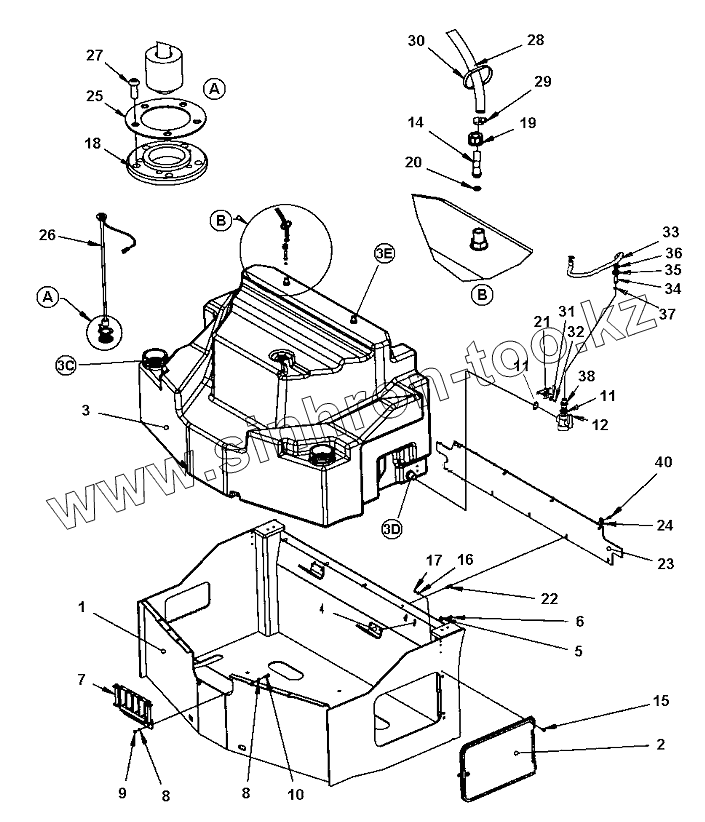

Каталог запасных частей к технике: DYNAPAC Dynapac CC5200. Tank structure module

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
3
3
3
4
5
6
7
8
8
9
10
11
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
40
Позиция на иллюстрации Заводской номер детали Название детали
1 4700395131 Tank structure
2 4700391307 Cover
3 4700392235 Gasket
3 4700313105 Hose clamp
3 4700392223 Plane gasket
3 4700392222 Grommet
3 4700392224 Lock nut
3 4700392231 Plane gasket
3 4700392230 Grommet
3 4700392232 Nut
3 4812110982 Water tank, cpl
4 4700391624 Bracket
5 4700904640 Washer
6 4700500053 Hex. screw
7 Hose Hose
8 4700904229 Washer
9 4700570005 Hex. nut
10 4700500022 Hex. screw
11 4700392223 Plane gasket
12 4812120706 Ball valve
14 4700393542 Hose connection
15 4700928784 Screw
16 4700603001 Washer
17 4700586002 Lock nut
18 4700370745 Flange, cpl
19 4700392227 Swivel nut
20 4700792600 O-ring 70
21 4700396739 Bracket
22 4700900672 Blind insert nut
23 4700393412 Rubber cloth
24 4700615050 Washer
25 4700372718 Lid
26 4700391353 Level sender
27 4700904206 Screw
28 4812112074 Plastic hose
29 4700313002 Hose clamp
30 4700313102 Cable ties
31 4700904735 Steel plain washer
32 4700500013 Hex. screw
33 4700792073 Hose reinforced
34 4700792780 Hose connection swivel
35 4700792779 Swivel nut
36 4700313003 Hose clamp
37 4700480852 O-ring 70
38 4700792781 Reducer nipple
40 4700500021 Hex. screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
