Каталог запасных частей к технике: DYNAPAC Dynapac CC5200. Connection plate, cpl

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
11
12
16
17
18
19
20
20
22
23
30
31

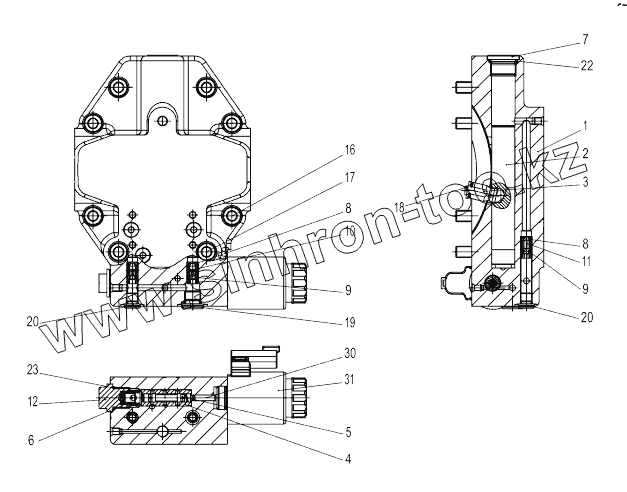

Позиция на иллюстрации Заводской номер детали Название детали
1 Portplatewithbreak Port plate with break-off plugs
2 Positioningpiston Positioning piston
3 Positioningtrunnion Positioning trunnion
4 Controlbush Control bush
5 Controlpiston Control piston
6 Pressurespring Pressure spring
7 Lockingscrew Locking screw
8 4812161092 Throttle screw
9 4812161093 Throttle screw
10 4812161094 Valve pin
11 Throttlepin Throttle pin
12 Lockingscrew Locking screw
16 Socket-headscrew Socket-head screw
17 Socketheadscrew Socket head screw
18 Cylinderpin Cylinder pin
19 4812161095 Locking screw with o-ring
20 4812160294 Locking screw with o-ring
22 4812157169 O-ring
23 4812157170 O-ring
30 4812157171 Needle roller
31 Controlsolenoid Control solenoid
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
