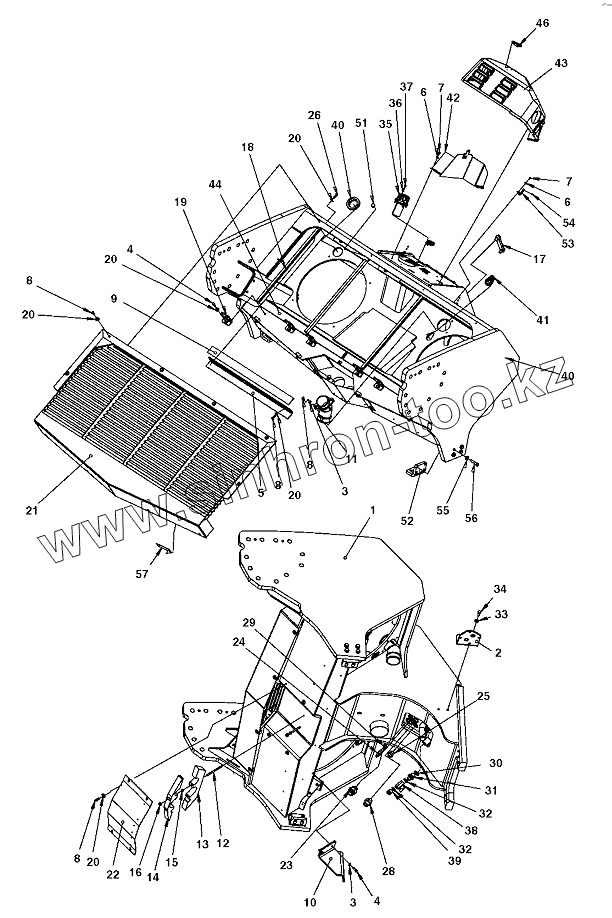

Каталог запасных частей к технике: DYNAPAC Dynapac CC5200. Rear frame

Тип техники

Марка

Модель

Схема

1

1

1

2

3

3

4

4

5

6

6

7

7

8

8

8

8

9

10

11

12

13

14

15

16

17

18

19

20

20

20

20

20

21

22

23

24

25

26

28

29

30

31

32

32

33

34

35

36

37

38

39

40

40

41

42

43

44

46

51

52

53

54

55

56

57

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4700390925		Hydraulic tank cover
1	4700394529		Rear frame
1	4700390926		O-ring
2	4700397296		Bracket
3	4700904229		Washer
4	4700500021		Hex. screw
5	4700392075		Bracket
6	4700603001		Washer
7	4700500059		Hex. screw
8	4700500053		Hex. screw
9	4700392078		Rubber cloth
10	4700396210		Bracket
11	4700394000		Bulkhead elbow
12	4700792326		Stud
13	4700391375		Hose support
14	4700391376		Hose support
15	4700904044		Lock washer
16	4700902286		Lock nut
17	4700792492		Level gauge
18	4700391299		Rubber strip
19	4700391296		Bracket
20	4700904640		Washer
21	4700395522		Cover
22	4700391434		Cover
23	4700792338		Adapter
24	4700792276		Temperature sensor
25	4700791405		Straight o-ring connector
26	4700500022		Hex. screw
28	4700904728		Adapter
29	4700162015		Seal ring
30	4700791120		Washer sealing
31	4700792421		Straight connector
32	4700162006		Seal ring
33	4700904230		Washer
34	4700500028		Screw
35	4700391026		Ventilating filter
36	4700904281		Washer
37	4700508020		Screw
38	4700925599		Ball valve
39	4700232056		Steel plug threaded
40	4700393001		Grommet
41	4700393149		Grommet
42	4700393281		Bracket
43	Cover		Cover
44	4700394459		Rubber cloth
46	4700358881		Pad lock
51	4700792607		Shock absorber
52	4700394400		Bracket
53	4700394297		Bracket
54	4700624021		Pop rivet
55	4700904703		Plain washer
56	4700500269		Screw
57	4700394513		Rubber cloth

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
