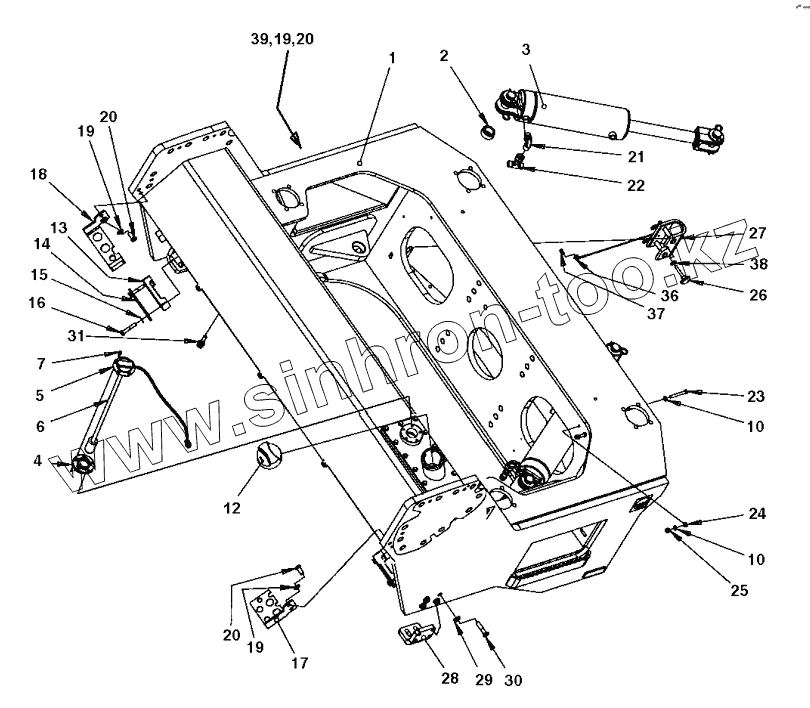

Каталог запасных частей к технике: DYNAPAC Dynapac CC5200. Front frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
6
7
10
10
12
12
13
14
15
16
17
18
19
19
19
20
20
20
21
22
23
24
25
26
27
27
27
27
27
27
28
29
30
31
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
1 4700396498 Fuel tank cover with filler neck
1 4700395128 Front frame
1 4700389821 O-ring
2 4700792554 Radial spherical plain bearing
3 4700391023 Steering cylinder
4 4700370745 Flange, cpl
5 4700372718 Lid
6 4700390934 Level sender
7 4700904206 Screw
10 4700904229 Washer
12 4700902866 Key Marked 455
12 4700380435 Cap
13 4700343872 Hose clamp
14 4700335914 Cover plate
15 4700904230 Washer
16 4700500032 Screw
17 4700391442 Hose clamp
18 4700391443 Hose clamp
19 4700904231 Washer
20 4700500051 Hex. screw
21 4700792151 Elbow adapter 90
22 4700791797 Tee-connector orfs
23 4700925750 Screw
24 4700570005 Hex. nut
25 4700586003 Hexagon lock nut
26 4700791314 Handle knob
27 4700394715 Wire
27 4700903795 Hexagon socket head cap screw
27 4700928381 Washer
27 4700901178 Hair pin
27 4700924999 Clevis pin
27 4700392701 Steering hitch lock
28 4700394400 Bracket
29 4700904703 Plain washer
30 4700500269 Screw
31 4700792605 Quick connect coupling
36 4700928381 Washer
37 4700903795 Hexagon socket head cap screw
38 4700904640 Washer
39 4700396071 Cover
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
