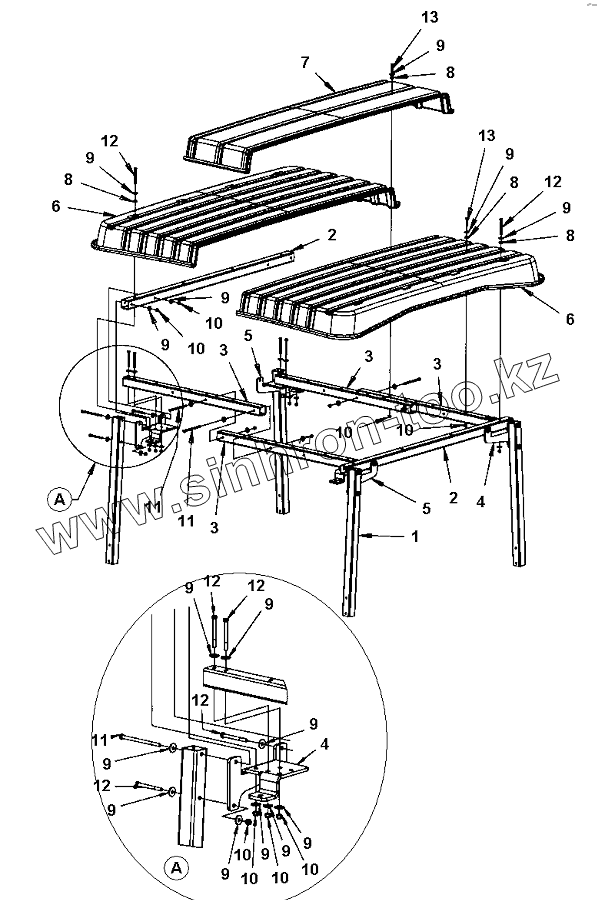

Каталог запасных частей к технике: DYNAPAC Dynapac CC5200. Canopy assy

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
4
4
5
5
6
6
7
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
11
11
11
12
12
12
12
12
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали
1 4700393640 Pillar
2 4700393641 Roof beam
3 4700393642 Cross beam
4 4700393645 Bracket
5 4700393646 Bracket
6 4700394139 Plastic roof
7 4700394140 Plastic roof
8 4700391674 Rubber washer
9 4700601003 Washer
10 4700586003 Hexagon lock nut
11 4700500143 Screw
12 4700500190 Screw
13 4700904241 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
