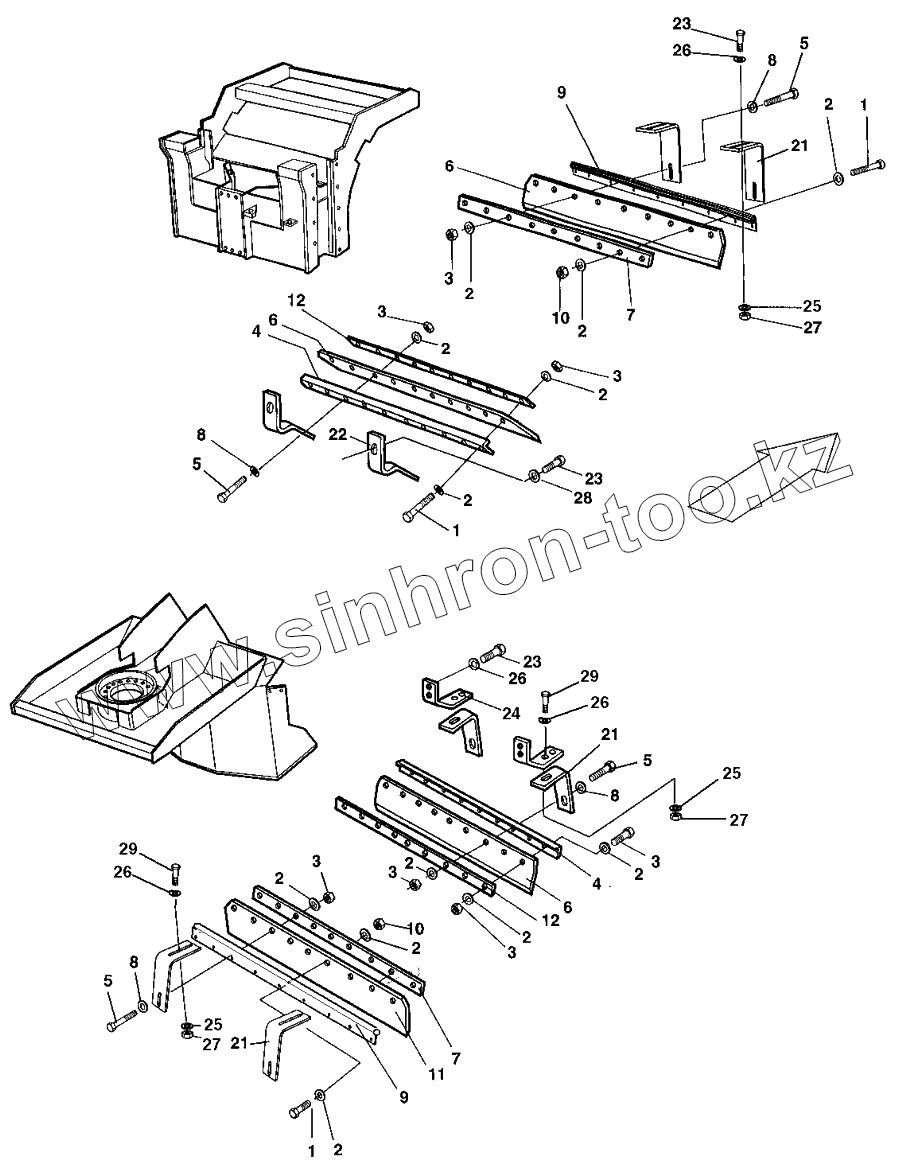

Каталог запасных частей к технике: DYNAPAC Dynapac CC422. Scrapers, standard From 42520970
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
5
5
5
5
6
6
6
7
7
8
8
8
8
9
9
10
10
11
12
12
21
21
21
22
23
23
23
24
25
25
25
26
26
26
26
27
27
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 500056 | Hex. screw | |
| 2 | 904231 | Washer 13x24x2 | |
| 3 | 586019 | Lock nut M12 | |
| 4 | 392620 | Scraper bracket | |
| 5 | 500049 | Hex. screw | |
| 6 | 388648 | Scraper | |
| 7 | 391710 | Scraper bracket | |
| 8 | 904703 | Washer 13x24x4 | |
| 9 | 376736 | Sprinkler pipe | |
| 10 | 791963 | Lock nut | |
| 11 | 388648 | Scraper | |
| 12 | 391710 | Scraper bracket | |
| 21 | 378396 | Scraper bracket | |
| 22 | 359454 | Scraper bracket | |
| 23 | 500031 | Screw | |
| 24 | 359455 | Scraper bracket | |
| 25 | 904557 | Washer 10,5x22x4 | |
| 26 | 904230 | Washer 10,5x22x2 | |
| 27 | 570006 | Nut | |
| 28 | 359434 | Spacer sleeve | |
| 29 | 500161 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
