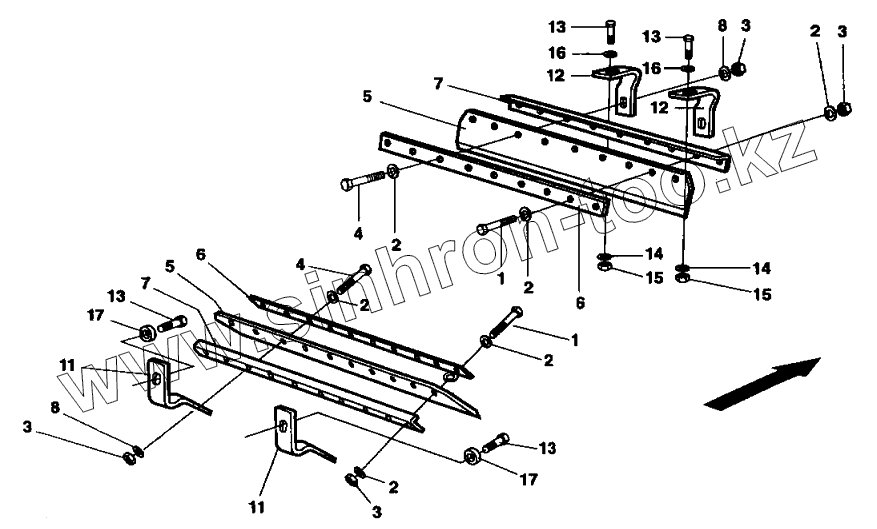

Каталог запасных частей к технике: DYNAPAC Dynapac CC422. Scrapers, standard, front drum Up to 42520969

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
11
11
12
12
13
13
13
13
14
14
15
15
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
1 500056 Hex. screw
2 904231 Washer 13x24x2
3 586019 Lock nut M12
4 500049 Hex. screw
5 374362 Scraper
6 370100 Scraper bracket
7 370101 Scraper bracket
8 904703 Washer 13x24x4
11 359454 Scraper bracket
12 359453 Scraper bracket
13 500031 Screw
14 904557 Washer 10,5x22x4
15 570006 Nut
16 904230 Washer 10,5x22x2
17 359434 Spacer sleeve
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
