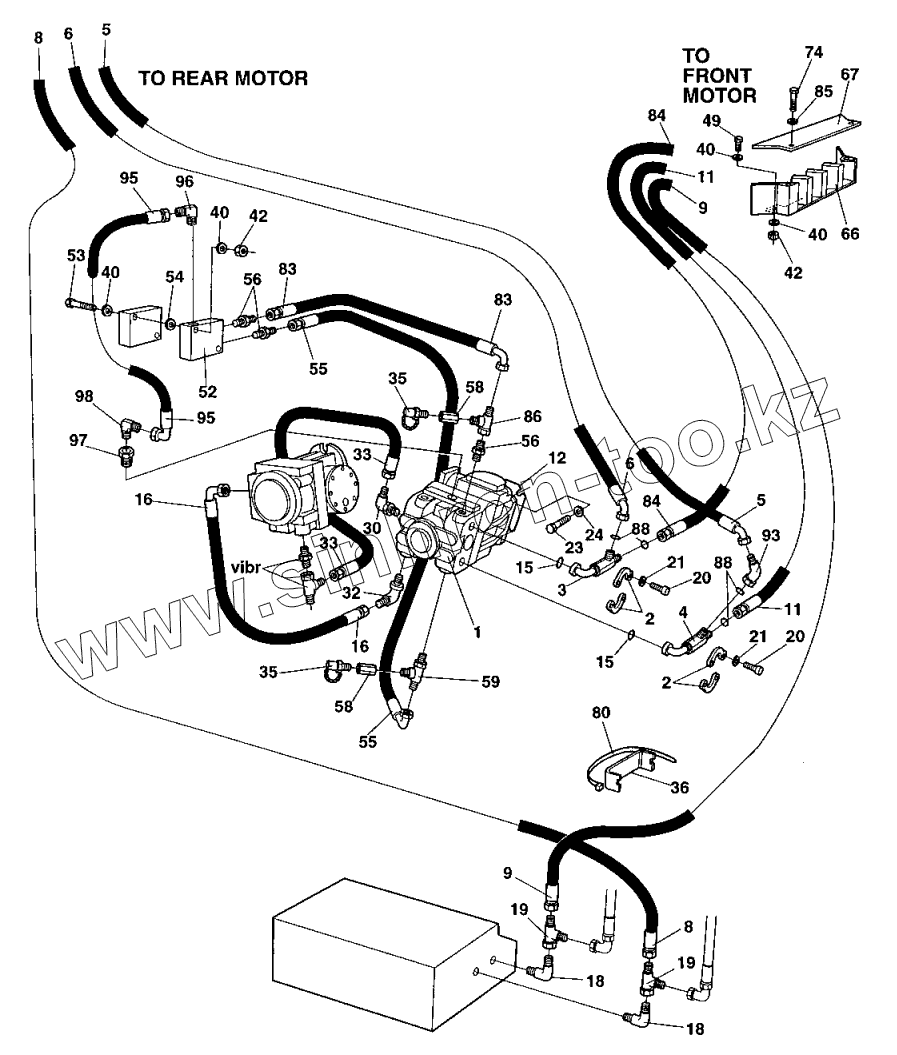

Каталог запасных частей к технике: DYNAPAC Dynapac CC422. Propulsion system, pump From 42520697

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
6
6
8
8
9
9
11
11
12
15
15
16
16
18
18
19
19
20
20
21
21
23
24
30
32
33
33
35
35
36
40
40
40
40
42
42
49
52
53
54
55
55
56
56
58
58
59
66
67
74
80
83
83
84
84
85
86
88
88
93
95
95
96
97
98
Позиция на иллюстрации Заводской номер детали Название детали
1 386295 Hydraulic pump, propulsion
2 923384 Flange half
3 375273 Connector
4 375274 Connector
5 483867 Hydraulic hose
6 483868 Hydraulic hose
8 483464 Hydraulic hose
9 483064 Hydraulic hose
11 483891 Hydraulic hose
12 908488 O-ring
15 904005 O-ring
16 482470 Hydraulic hose
18 801198 Elbow 90
19 334135 T-connector
20 502132 Screw
21 904638 Washer 12x22x2
23 500039 Screw
24 904214 Washer
30 234810 Elbow 90, O-ring
32 334132 Elbow 45, O-ring
33 483072 Hydraulic hose
35 923405 Measuring nipple
36 359648 Hose clamp
40 904230 Washer 10,5x22x2
42 570006 Nut
49 500028 Screw
52 378354 Flushing valve
53 500034 Screw
54 904557 Washer 10,5x22x4
55 483800 Hydraulic hose
56 791409 Straight connector orfs
58 791847 Straight connector
59 791746 Tee-connector
66 375264 Hose clamp
67 375265 Cover
74 500019 Screw
80 313102 Cable ties
83 483823 Hydraulic hose
84 483863 Hydraulic hose
85 904229 Washer 8,4x16x1,5
86 791414 T-connection, O-ring with swivel
88 904010 O-ring
93 904586 Elbow 45
95 482993 Hydraulic hose
96 334389 Connector
97 383858 Connector
98 234619 Adapter
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
