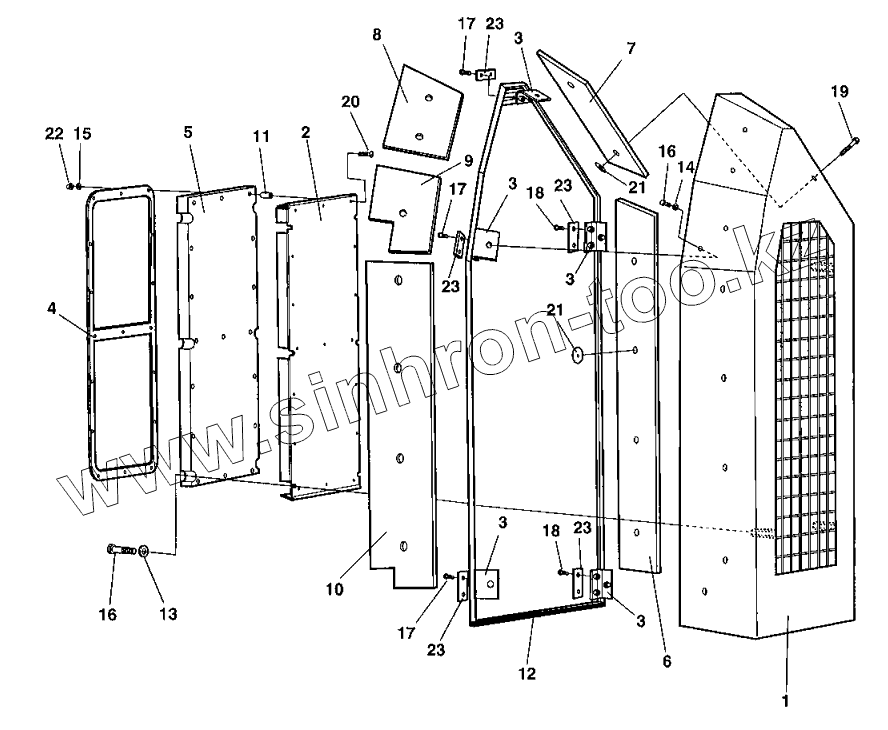

Каталог запасных частей к технике: DYNAPAC Dynapac CC422. Noise reduction hood

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
18
18
19
20
21
21
22
23
23
23
23
23
Позиция на иллюстрации Заводской номер детали Название детали
1 388639 Noise reducing hood
2 388672 Noise reducing plate
3 388673 Fastener
4 388842 Frame
5 388729 Noise suppression
6 388757 Noise suppression
7 388758 Noise suppression
8 388759 Noise suppression
9 388760 Noise suppression
10 388761 Noise suppression
11 791667 Spacer sleeve, plastic
12 202028 Edge trim
13 904556 Washer 8,4x16x3,0
14 904229 Washer 8,4x16x1,5
15 904228 Washer 6,4x12x1,5
16 500053 Screw
17 500025 Hex. screw
18 500047 Screw
19 904206 Screw
20 904209 Screw
21 373476 Insulating washer
22 586002 Lock nut M6
23 371523 Bracket
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
