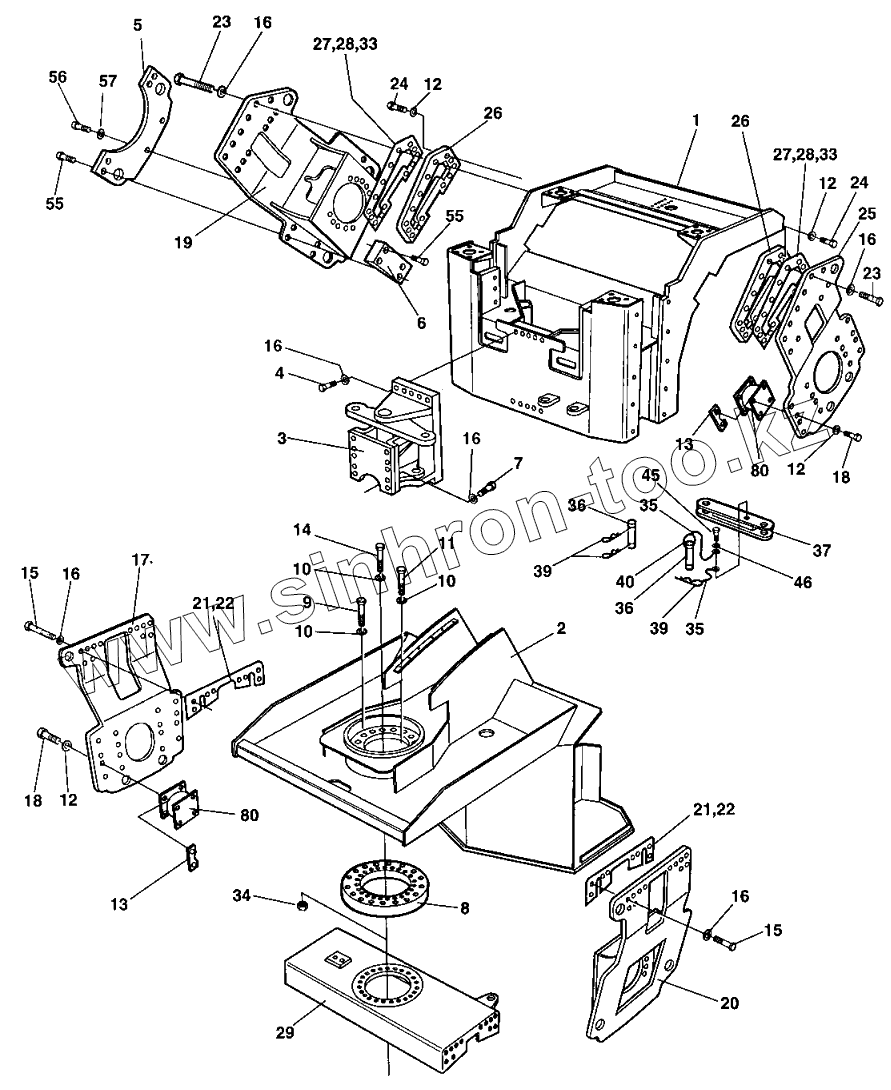

Каталог запасных частей к технике: DYNAPAC Dynapac CC422. Frames
1
2
3
4
5
6
7
8
9
10
10
10
11
12
12
12
12
13
13
14
15
15
16
16
16
16
16
16
17
18
18
19
20
21
21
22
22
23
23
24
24
25
26
26
27
27
28
28
29
33
33
34
35
35
36
36
37
39
39
40
45
46
55
55
56
57
80
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 370601 | Front frame | |
| 2 | 387035 | Rear frame | |
| 3 | Articulatedlink | Articulated link | |
| 4 | 925208 | Screw | |
| 5 | 373439 | Weight | |
| 6 | 373440 | Weight | |
| 7 | 928850 | Screw | |
| 8 | 359314 | Spacer ring | |
| 9 | 500269 | Screw | |
| 10 | 904231 | Washer 13x24x2 | |
| 11 | 903366 | Screw | |
| 12 | 904231 | Washer 13x24x2 | |
| 13 | 383436 | Holder | |
| 14 | 903735 | Screw | |
| 15 | 500208 | Screw | |
| 16 | 904233 | Washer 21x36x3 | |
| 17 | 359962 | Fork | |
| 18 | 500111 | Screw | |
| 19 | 359958 | Fork | |
| 20 | 359957 | Fork | |
| 21 | 359969 | Shim | |
| 22 | 359970 | Shim | |
| 23 | 500286 | Screw | |
| 24 | 500133 | Hex. screw | |
| 25 | 359963 | Fork | |
| 26 | 359964 | Spacer block | |
| 27 | 359965 | Shim | |
| 28 | 359966 | Shim | |
| 29 | 359315 | Yoke | |
| 33 | 359967 | Shim | |
| 34 | 570104 | Nut | |
| 35 | 343775 | Wire | |
| 36 | 370771 | Shaft | |
| 37 | 387965 | Safety rod | |
| 39 | 635057 | Hair pin | |
| 40 | 357488 | Spring | |
| 45 | 500043 | Hex. screw | |
| 46 | 904230 | Washer 10,5x22x2 | |
| 55 | 904103 | Screw | |
| 56 | 500094 | Screw | |
| 57 | 904232 | Washer 17x30x3 | |
| 80 | Shockabsorber | Shock absorber |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
