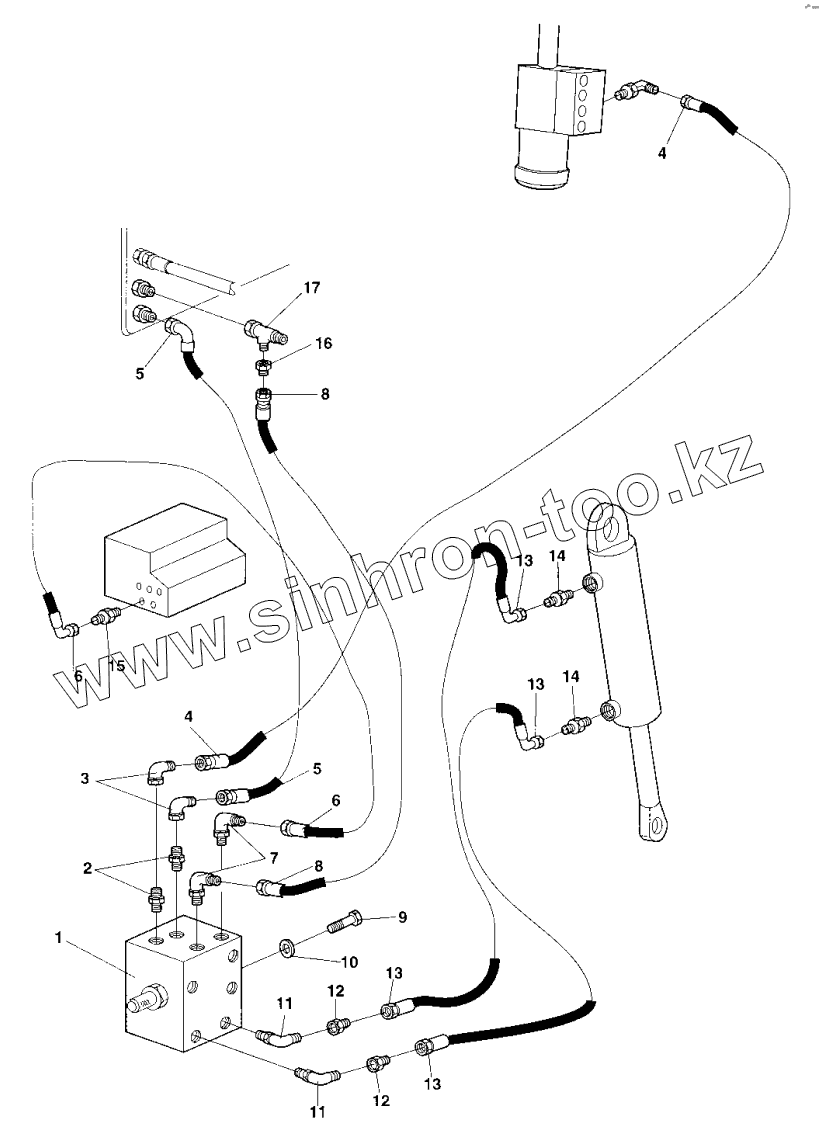

Каталог запасных частей к технике: DYNAPAC Dynapac CC422. Edge cutter Hydraulics without offset

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
8
8
9
10
11
11
12
12
13
13
13
13
14
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 372266 Valve
2 234388 Connector
3 334196 Elbow 90
4 483210 Hydraulic hose
5 483045 Hydraulic hose
6 483208 Hydraulic hose
7 334420 Elbow 90
8 483209 Hydraulic hose
9 500023 Screw
10 904229 Washer 8,4x16x1,5
11 813500 Elbow 45, O-ring
12 334264 Reducing
13 483204 Hydraulic hose
14 334199 Straight o-ring connector
15 334199 Straight o-ring connector
16 334461 Reducing
17 334135 T-connector
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
