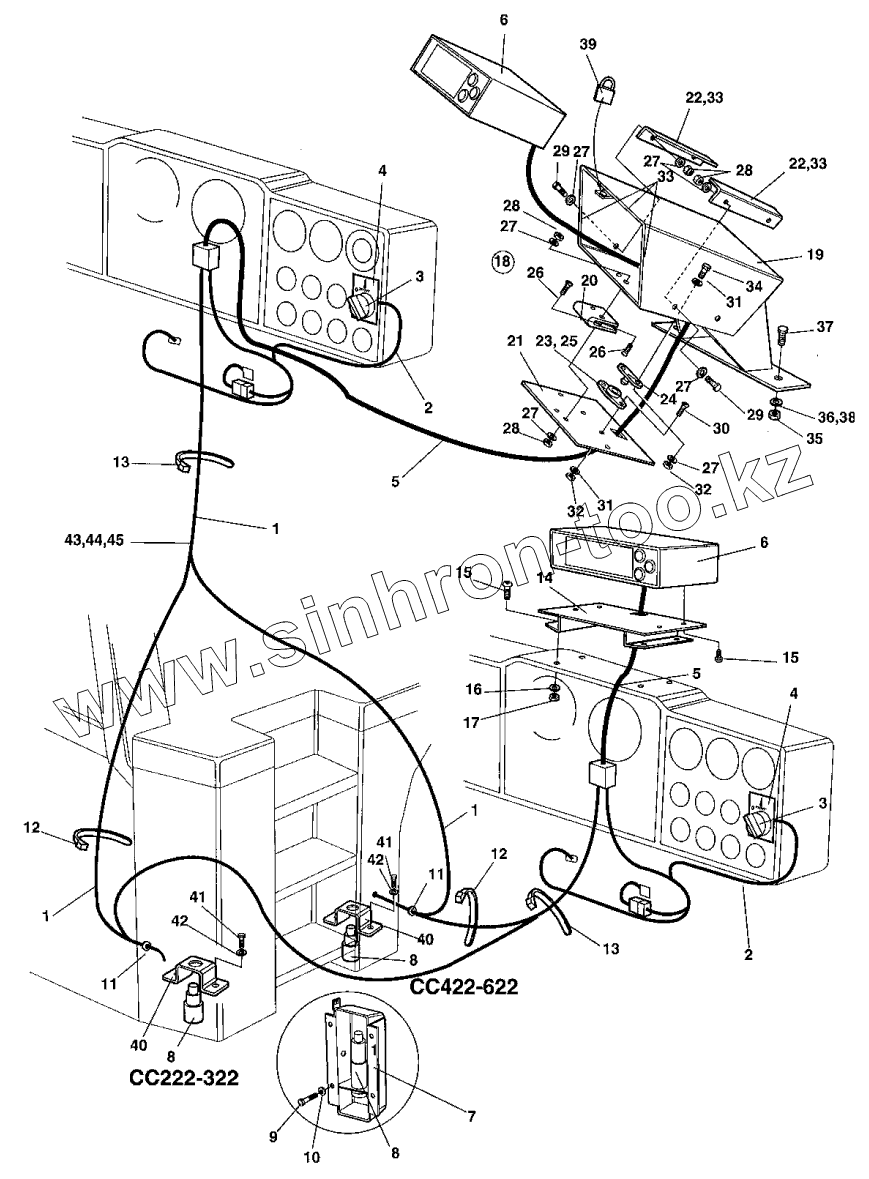

Каталог запасных частей к технике: DYNAPAC Dynapac CC422. Asphalt temperature meter
1
1
1
2
2
3
3
4
4
5
5
6
6
7
8
8
8
9
10
11
11
12
12
13
13
14
15
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
27
27
27
27
27
27
27
28
28
28
29
29
30
31
31
32
32
33
33
33
34
35
36
37
38
39
40
40
41
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 388522 | Cable harness | |
| 2 | 378116 | Cable harness | |
| 3 | 930151 | Switch | |
| 4 | 388561 | Sign | |
| 5 | 377819 | Cable harness | |
| 6 | 388775 | Temperature meter | |
| 7 | 387981 | Box | |
| 8 | 387982 | Temperature sender | |
| 9 | 500053 | Screw | |
| 10 | 904229 | Washer 8,4x16x1,5 | |
| 11 | 791594 | Grommet | |
| 12 | 925802 | Cable ties | |
| 13 | 313068 | Cable ties | |
| 14 | 387988 | Bracket | |
| 15 | 904653 | Screw | |
| 16 | 904281 | Washer 5,3x10x1 | |
| 17 | 586001 | Lock nut M5 | |
| 18 | 377812 | Temperature meter box, cpl | |
| 19 | Box | Box | |
| 20 | 903907 | Hinge | |
| 21 | 378052 | Cover | |
| 22 | 389111 | Holder | |
| 23 | 904909 | Door bumper | |
| 24 | 904907 | Door bumper | |
| 25 | 904908 | Rubber part | |
| 26 | 513008 | Screw | |
| 27 | 904228 | Washer 6,4x12x1,5 | |
| 27 | 904639 | Washer 6,7x14x1,5 | |
| 28 | 904563 | Lock nut | |
| 29 | 500013 | Hex. screw | |
| 30 | 513027 | Screw | |
| 31 | 904698 | Washer 4,3x8x0,8 | |
| 32 | 923976 | Nut | |
| 33 | 902566 | Rubber strip | |
| 34 | 500238 | Screw | |
| 35 | 570005 | Nut | |
| 36 | 904556 | Washer 8,4x16x3,0 | |
| 37 | 500022 | Screw | |
| 38 | 904640 | Washer 8,4x22x3 | |
| 39 | 358881 | Pad lock | |
| 40 | 377422 | Bracket | |
| 41 | 500019 | Screw | |
| 42 | 904229 | Washer 8,4x16x1,5 | |
| 43 | 921065 | Clamp | |
| 44 | 904228 | Washer 6,4x12x1,5 | |
| 45 | 586002 | Lock nut M6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
