Каталог запасных частей к технике: DYNAPAC Dynapac CC422. Air conditioner assembly

Тип техники

Марка

Модель

Схема

1

2

4

5

6

7

7

8

9

10

10

11

12

12

13

13

13

13

14

14

15

15

16

17

17

18

18

18

19

19

20

20

21

21

22

22

23

23

24

25

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

39

39

39

40

40

41

41

43

44

46

47

48

50

50

51

54

55

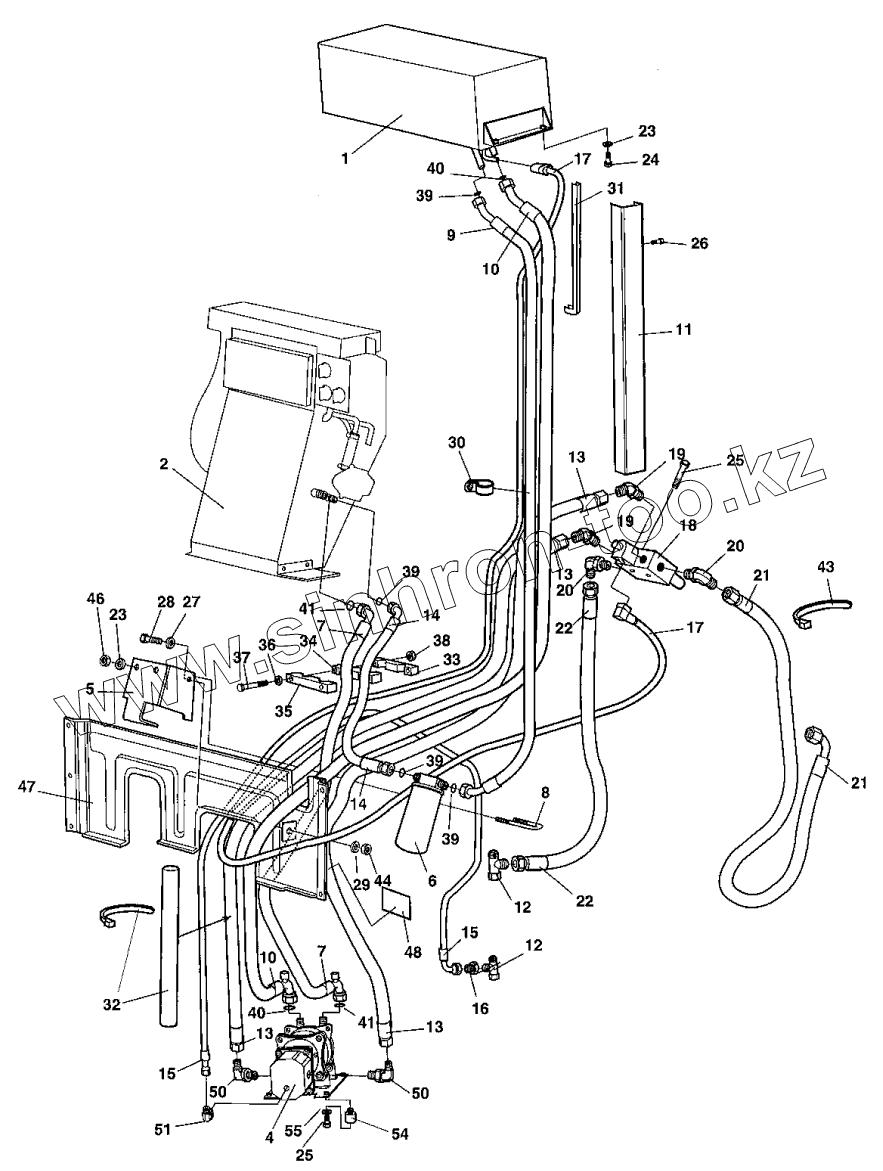

Позиция на иллюстрации	Заводской номер детали		Название детали
792051	792051		Edge trim
389162	389162		Refrigerant hose
389160	389160		Refrigerant hose
1	Condensor		Condensor assembly
2	385587		Heater/AC unit
4	Compressor		Compressor assembly
5	384145		Holder
6	383424		Drying filter
7	385572		Refrigerant hose
8	313093		Pipe clamp
9	385575		Refrigerant hose
10	385573		Refrigerant hose
11	385163		Hose protection
12	334135		T-connector
13	483556		Hydraulic hose
14	385574		Refrigerant hose
15	483557		Hydraulic hose
16	334461		Reducing
17	385578		Cable harness
18	379204		Direction control valve
18	370720		Direction control valve
19	234131		Elbow 45, O-ring
20	334604		Connector
21	Existing		Existing
22	482966		Hydraulic hose
23	904229		Washer 8,4x16x1,5
24	500022		Screw
25	500053		Screw
26	541703		Screw M6x16
27	904231		Washer 13x24x2
28	500049		Hex. screw
29	357206		Washer
30	921036		Clamp
31	288128		Ledge
32	904623		Hose guard
33	384672		Hose holder
34	384673		Hose holder
35	384674		Hose holder
36	904228		Washer 6,4x12x1,5
37	500292		Screw
38	904563		Lock nut
39	384877		O-ring
40	384878		O-ring
41	384879		O-ring
43	313102		Cable ties
44	586019		Lock nut M12
46	586003		Lock nut M8
47	386054		Cover
48	904165		Safety decal
50	234990		Elbow 90
51	334563		Adapter
52	389122		Refrigerant fitting
53	389123		Refrigerant fitting
54	792101		Shock absorber
55	904557		Washer 10,5x22x4

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
