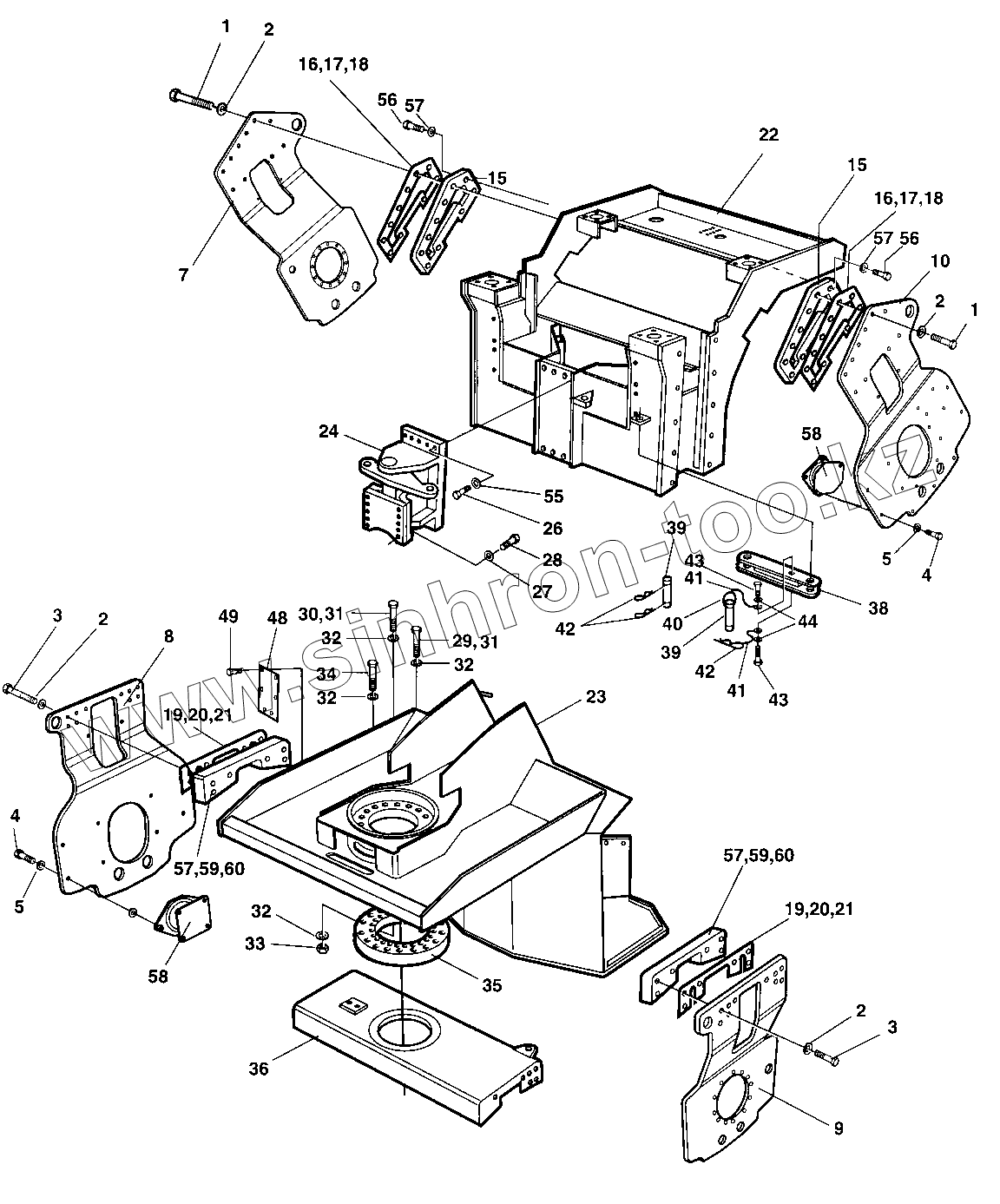

Каталог запасных частей к технике: DYNAPAC Dynapac CC322. Frames

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
3
4
4
5
5
7
8
9
10
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
26
27
28
29
30
31
31
32
32
32
32
33
34
35
36
38
39
39
40
41
41
42
42
43
43
44
48
49
55
56
56
57
57
57
57
58
58
59
59
60
60
Позиция на иллюстрации Заводской номер детали Название детали
Bearing Bearing Bearing
1 904330 Screw
2 904232 Washer 17x30x3
3 500085 Screw
3 500074 Screw
4 925519 Screw
5 904231 Washer 13x24x2
7 391290 Fork
8 392093 Fork
9 391289 Fork
10 391981 Fork
15 374373 Spacer block
16 359512 Shim
17 359513 Shim
18 359514 Shim
19 359515 Shim
20 359516 Shim
21 359517 Shim
22 359232 Frame
23 376537 Frame
24 Articulatedlink Articulated link
26 925208 Screw
27 904233 Washer 21x36x3
28 928850 Screw
29 500175 Screw
30 903366 Screw
31 Notused Not used on this model
32 904231 Washer 13x24x2
33 570104 Nut
34 500269 Screw
35 359314 Spacer ring
36 377513 Yoke
38 359589 Safety rod
39 347119 Shaft
40 357488 Spring
41 343775 Wire
42 635061 Hair clip
43 500191 Screw M10x14
44 904230 Washer 10,5x22x2
48 359588 Cover
49 904357 Screw
55 904233 Washer 21x36x3
56 904331 Screw
57 904230 Washer 10,5x22x2
58 Shockabsorber Shock absorber
59 374374 Spacer block
60 500055 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
