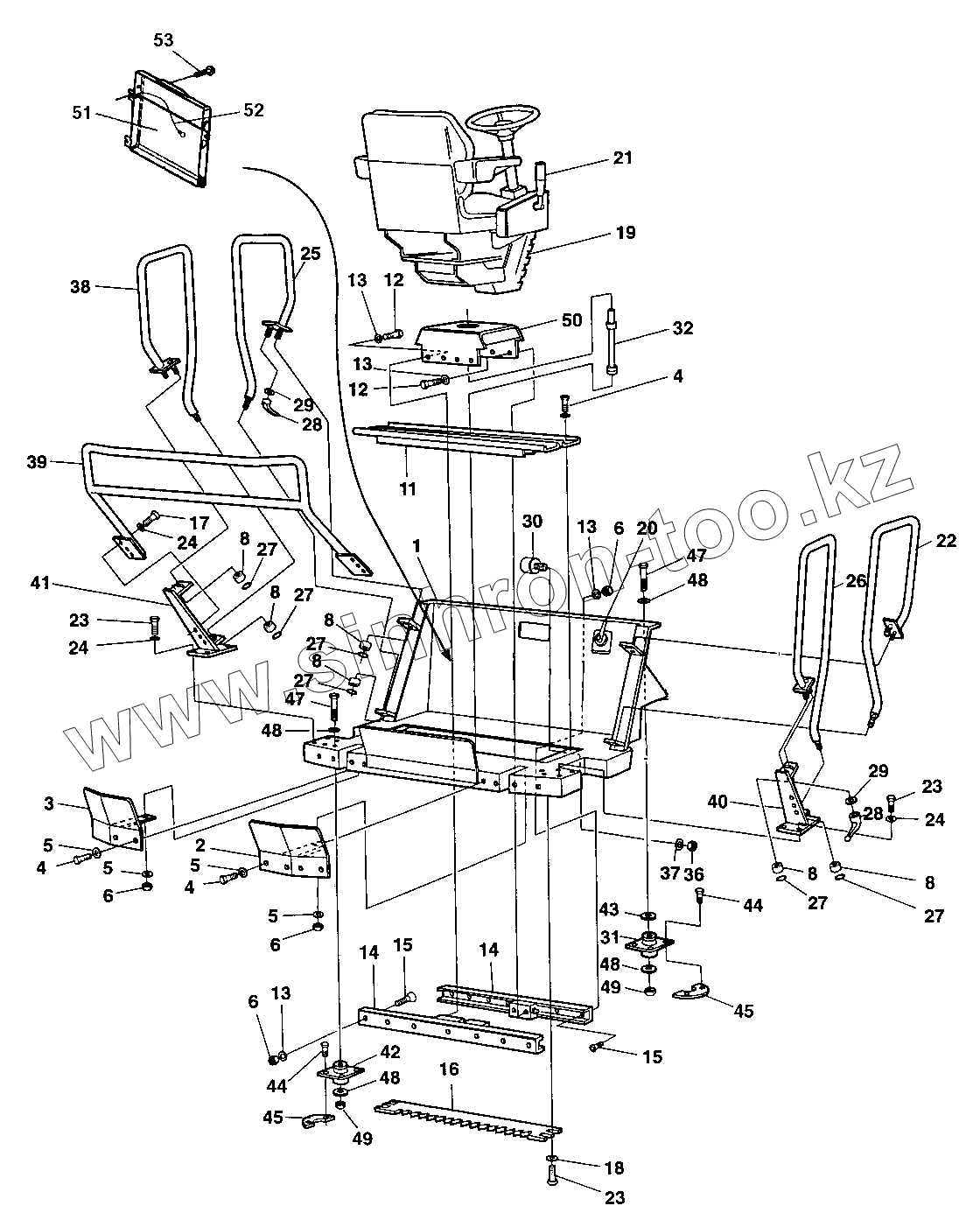

Каталог запасных частей к технике: DYNAPAC Dynapac CC322. Drivers platform

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
5
5
5
6
6
6
6
8
8
8
8
8
8
11
12
12
13
13
13
13
14
14
15
15
16
17
18
19
20
20
21
22
23
23
23
24
24
24
25
26
27
27
27
27
27
27
28
28
29
29
30
31
32
36
37
38
39
40
41
42
43
44
44
45
45
47
47
48
48
48
48
49
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
1 370175 Platform
2 370275 Operator protection
3 370276 Operator protection
4 500019 Screw
5 904229 Washer 8,4x16x1,5
6 570005 Nut
8 370375 Bushing
11 370278 Cover
12 500021 Screw
13 603019 Washer
14 359418 Linear bearing
15 513013 Screw
16 359885 Locking rail
17 500028 Screw
18 603023 Washer M10
19 Driversseat Drivers seat
20 Enginecontrols Engine controls
20 Enginecontrols Engine controls
21 Forwardandreverse Forward and reverse control
22 372091 Hand rail, right
23 500029 Screw
24 904230 Washer 10,5x22x2
25 372092 Hand rail, left
26 372093 Hand rail, right
27 603009 Washer
28 370160 Locking lever
29 370286 Washer
30 359887 Shock absorber
31 370255 Shock absorber D
32 370287 Shaft
35 500075 Screw
36 570004 Hex. nut
37 904228 Washer 6,4x12x1,5
38 372094 Hand rail, left
39 370289 Hand rail
40 370294 Holder
41 370298 Holder
42 370254 Shock absorber
43 370258 Spacer washer
44 500037 Hex. screw
45 372704 Holder
47 500228 Screw
48 600014 Washer
49 586022 Lock nut M20
50 Crosssliding Cross sliding
51 383705 Instruction book holder
52 357643 Wire
53 791226 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
