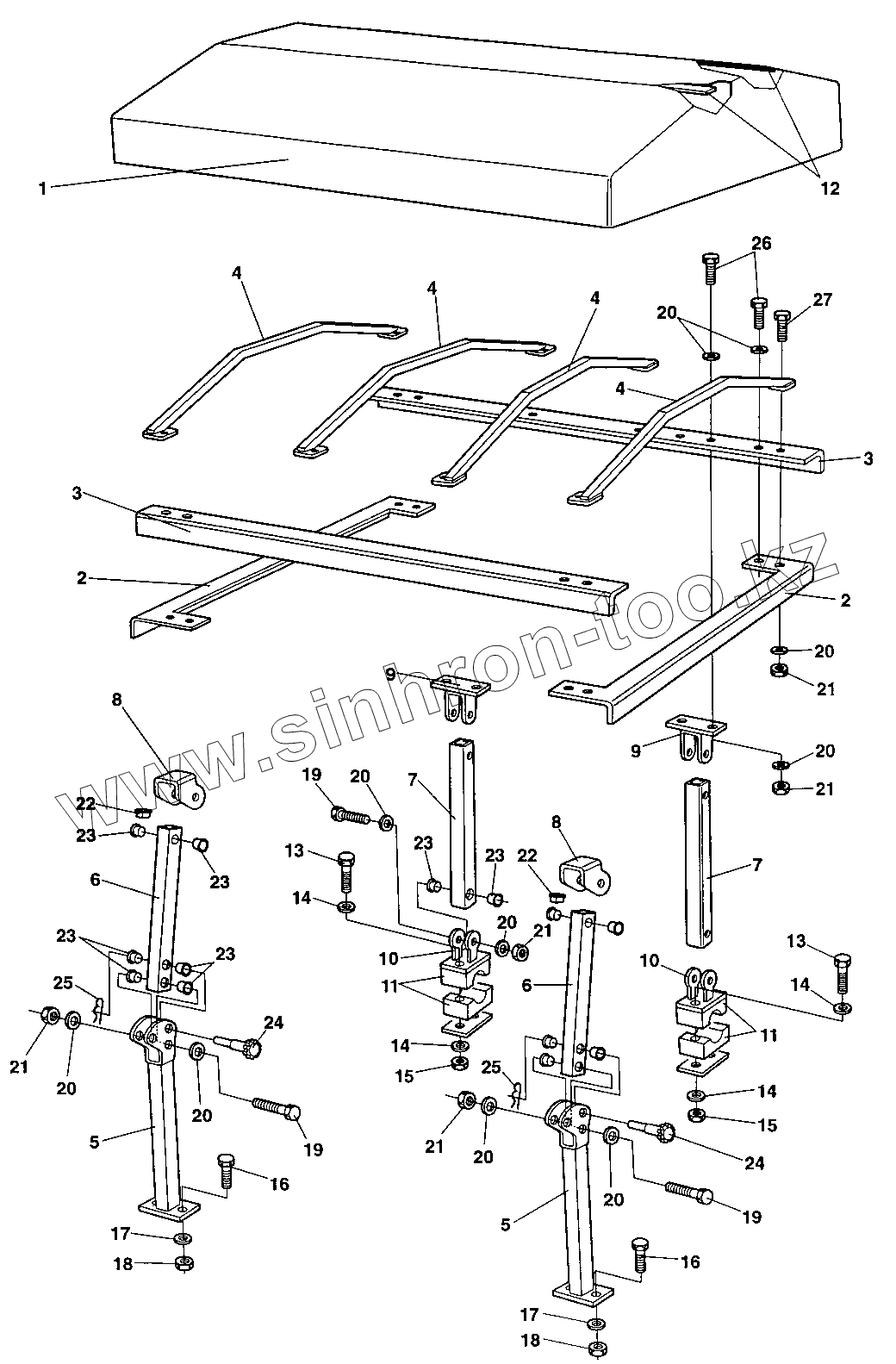

Каталог запасных частей к технике: DYNAPAC Dynapac CC322. Canopy
1
2
2
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
19
19
19
20
20
20
20
20
20
20
20
20
21
21
21
21
21
22
22
23
23
23
23
23
23
24
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 373906 | Roof | |
| 2 | 373747 | Canopy profile | |
| 3 | 374024 | Canopy profile | |
| 4 | 373749 | Canopy rib | |
| 5 | 373968 | Support, lower front | |
| 6 | 373986 | Support, upper front | |
| 7 | 373987 | Support, rear | |
| 8 | 374002 | Link, upper front | |
| 9 | 374003 | Link, upper rear | |
| 10 | 374004 | Link, lower rear | |
| 11 | 371034 | Clamp | |
| 12 | 373907 | Lath | |
| 13 | 500153 | Screw | |
| 14 | 600004 | Washer | |
| 15 | 586002 | Lock nut M6 | |
| 16 | 500030 | Screw | |
| 17 | 600008 | Washer | |
| 18 | 902287 | Nut | |
| 19 | 500189 | Screw | |
| 20 | 600006 | Washer | |
| 21 | 586003 | Lock nut M8 | |
| 22 | 904288 | Plug | |
| 23 | 904287 | Plastic bushing | |
| 24 | 374066 | Handle | |
| 25 | 924585 | Cotter pin | |
| 26 | 500021 | Screw | |
| 27 | 500022 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
