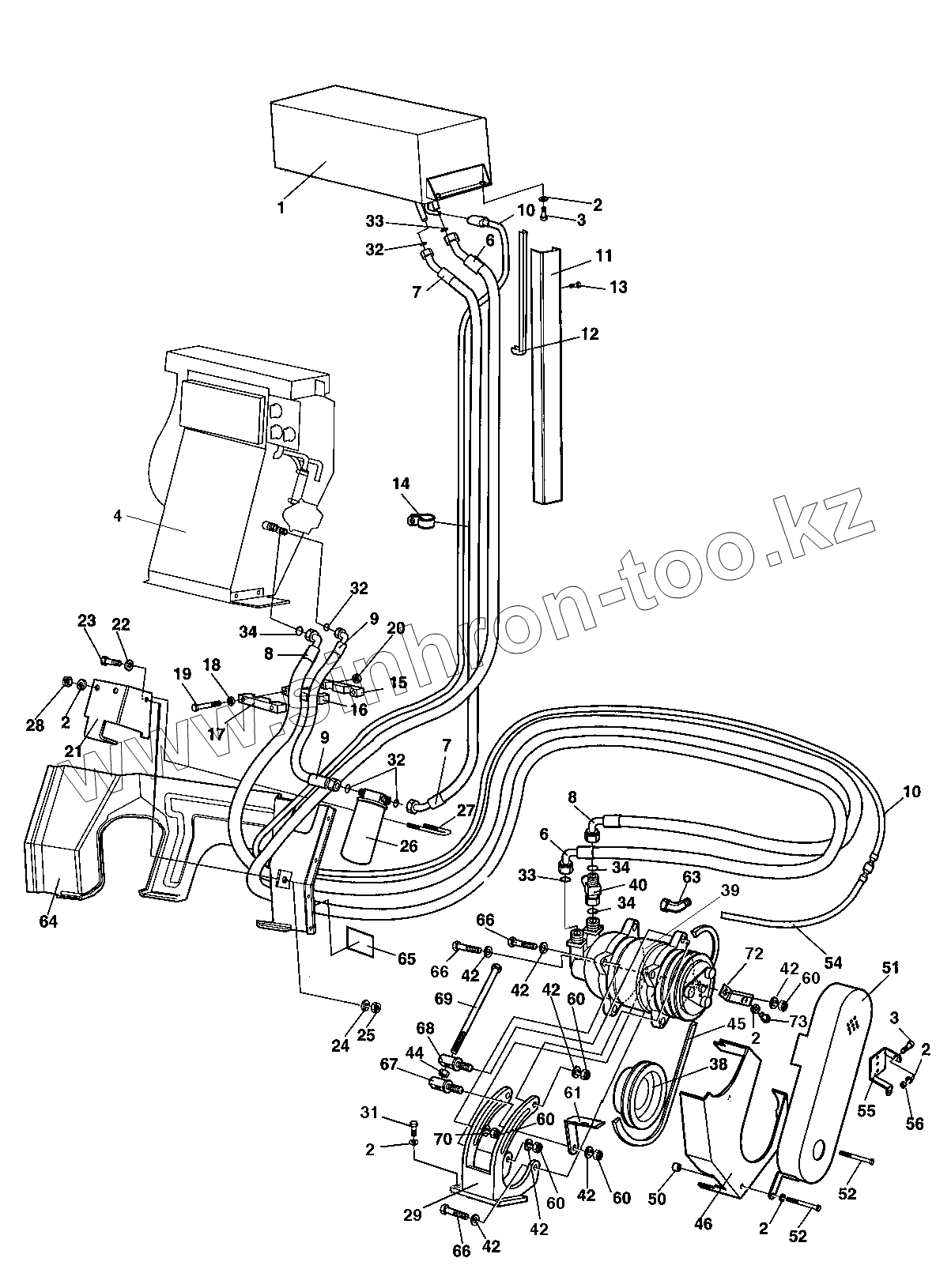

Каталог запасных частей к технике: DYNAPAC Dynapac CC322. Air conditioner assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
3
3
4
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
32
32
33
33
34
34
34
38
39
40
42
42
42
42
42
42
42
44
45
46
50
51
52
52
54
55
56
60
60
60
60
60
61
63
64
65
66
66
66
67
68
69
70
72
73
Позиция на иллюстрации Заводской номер детали Название детали
396161 396161 V-belt guard
1 Condensor Condensor assembly
2 904229 Washer 8,4x16x1,5
3 500022 Screw
4 385766 Heater/AC unit
6 385905 Refrigerant hose
7 385575 Refrigerant hose
8 385906 Refrigerant hose
9 385574 Refrigerant hose
10 385908 Cable harness
11 385163 Hose protection
12 288128 Ledge
13 541703 Screw M6x16
14 921036 Clamp
15 384672 Hose holder
16 384673 Hose holder
17 384674 Hose holder
18 904228 Washer 6,4x12x1,5
19 500292 Screw
20 904563 Lock nut
21 384145 Holder
22 904231 Washer 13x24x2
23 500049 Hex. screw
24 357206 Washer
25 586019 Lock nut M12
26 383424 Drying filter
27 313093 Pipe clamp
28 586003 Lock nut M8
29 379623 Compressor bracket
30 904214 Washer
31 508048 Screw
32 384877 O-ring
33 384878 O-ring
34 384879 O-ring
38 384141 Pulley
39 384147 Compressor
40 385909 Service fitting
42 904230 Washer 10,5x22x2
44 570006 Nut
45 413074 V-belt
46 384143 V-belt guard
50 371767 Spacer
51 384144 Belt guard
52 500180 Screw
54 902173 Conduit
55 385940 Fuse holder
56 570005 Nut
60 791172 Lock nut
61 379843 Bracket
63 801781 Connector
64 386055 Cover
65 904165 Safety decal
66 500031 Screw
67 379811 Set screw
68 379812 Set screw
69 791665 Screw
70 904557 Washer 10,5x22x4
72 372680 Bracket
73 500019 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
