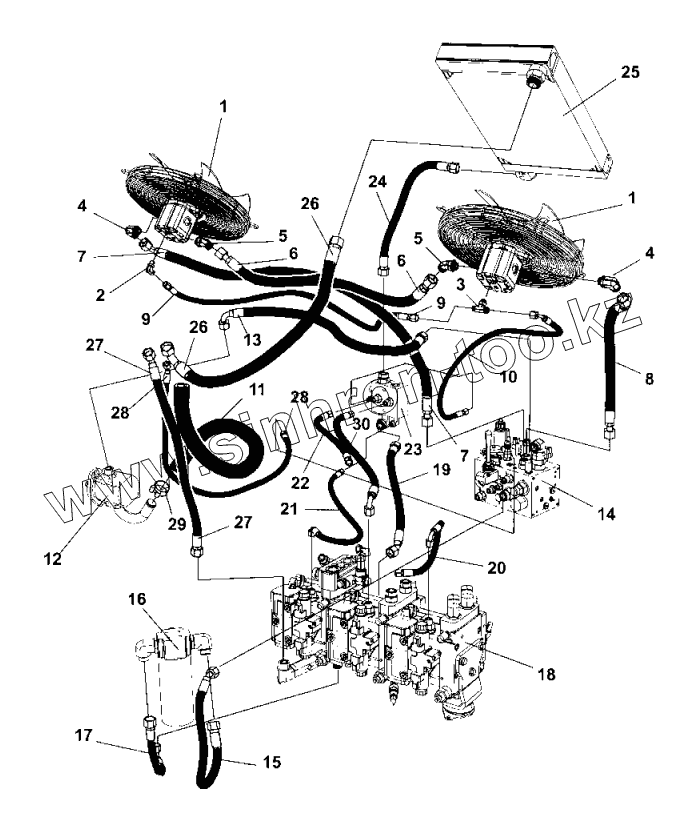

Каталог запасных частей к технике: DYNAPAC Dynapac CC224HF. Hydraulic system, engine room 393714_2

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

5

6

6

7

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

27

28

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
4700391433	4700391433		Filter element
1	391938A		Fan
2	4700791397		Elbow 90, O-ring
3	4700792340		Tee-connector orfs
4	4700792332		Elbow 90 orfs
5	4700792809		Elbow 90 orfs
6	4700484152		Hydraulic hose
7	4700484151		Hydraulic hose
8	4700484153		Hydraulic hose
9	4700484154		Hydraulic hose
10	4700484032		Hydraulic hose
11	4700792712		Hydraulic hose
12	Steeringpump		Steering pump, cpl
13	4700484149		Hydraulic hose
14	391564		Hydraulic valve module
15	4700484159		Hydraulic hose
16	4700391025		Hydraulic oil filter
17	4700484037		Hydraulic hose
18	392988		Hydraulic pump module
19	4700483642		Hydraulic hose
20	4700484036		Hydraulic hose
21	4700484043		Hydraulic hose
22	4700484161		Hydraulic hose
23	Connectionblock		Connection block
24	4700484162		Hydraulic hose
25	391885		Radiator assembly
26	4700484163		Hydraulic hose
27	4700484159		Hydraulic hose
28	4700484158		Hydraulic hose
29	4700902295		Clamp
30	4700483726		Hydraulic hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
