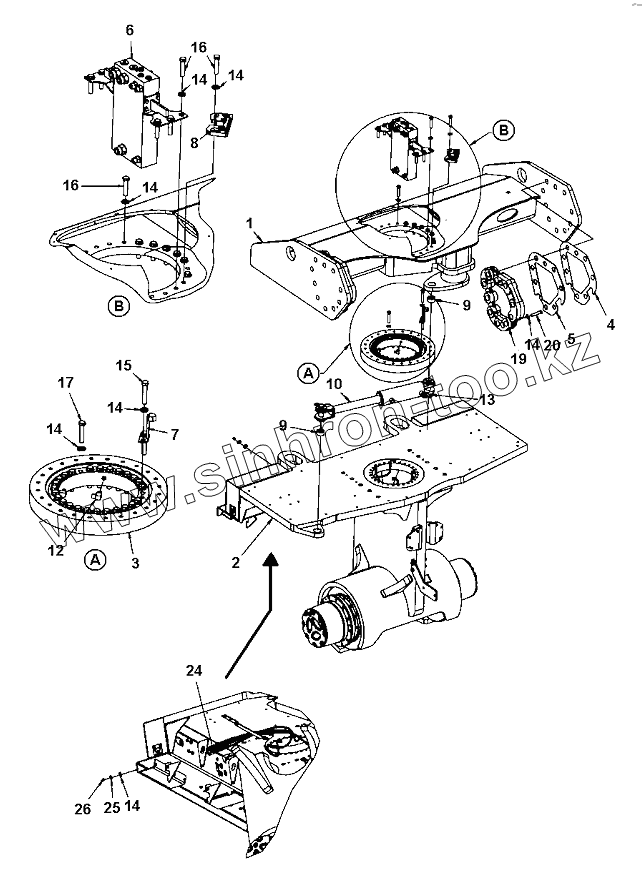

Каталог запасных частей к технике: DYNAPAC Dynapac CC2200C. Frame assy

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
10
12
13
14
14
14
14
14
14
14
15
16
16
17
19
20
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 4700393132 Frame
2 Combiunit Combi unit, basic kit
3 4700359192 Bearing
4 4700392916 Shim
5 4700392917 Shim
6 Connectionblock Connection block
7 4700395694 Cam
8 Microswitch Micro switch
9 4700379630 Radial spherical plain bearing
10 4700392103 Shaft
10 4700945916 Seal kit
10 4700392531 Hydraulic cylinder
12 4700373183 Elbow 90°
13 4700791398 Elbow 90, O-ring
14 4700904231 Washer
15 4700947712 Hexagon head screw m
16 4700925519 Screw
17 4700500175 Hex. screw
19 4700392843 Spacer
20 4700500049 Screw
24 4700393360 Hydraulic hose
25 4700903831 Hexagon nut
26 4700926214 Grease fitting
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
