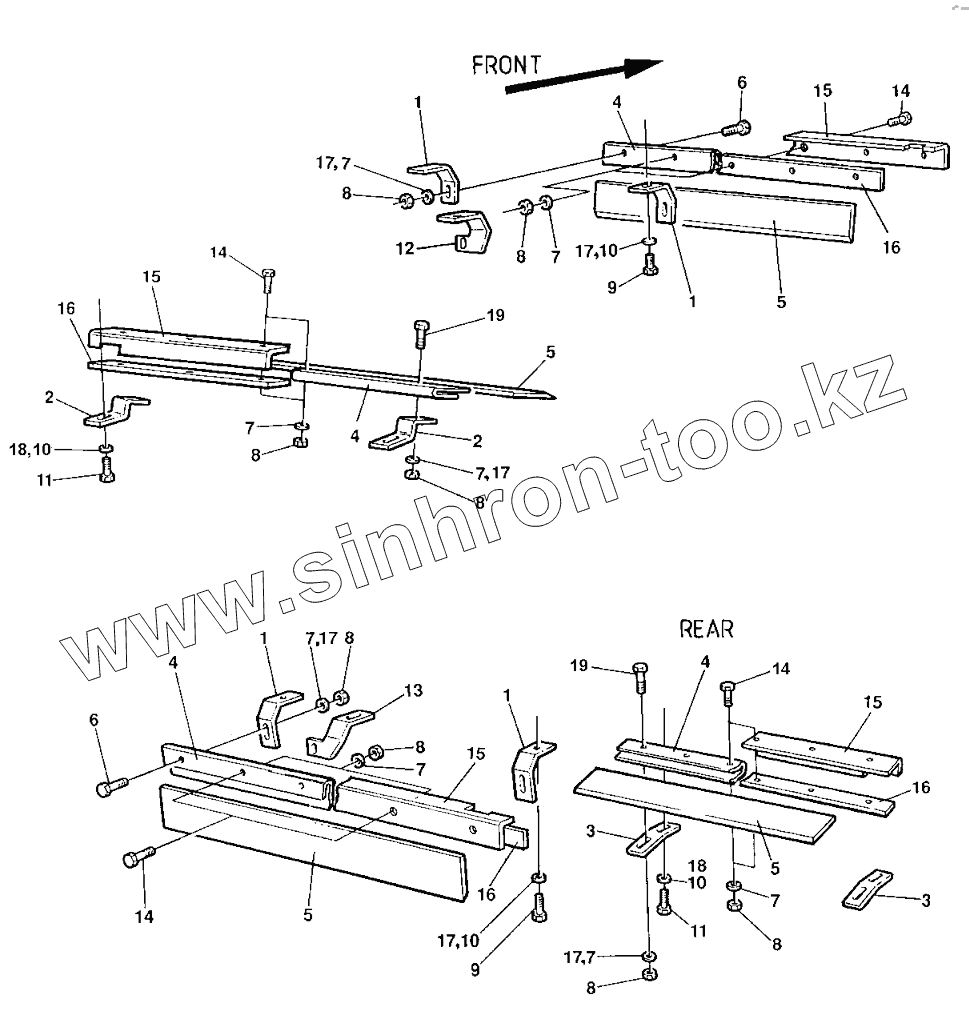

Каталог запасных частей к технике: DYNAPAC Dynapac CC142. Scrapers, standard drums Up to 602X2850

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
3
3
4
4
4
4
5
5
5
5
6
6
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
9
10
10
10
10
11
11
12
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
17
17
18
18
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 4700374018 Scraper bracket
2 4700358566 Scraper bracket
3 4700358568 Scraper bracket
4 Notused Not used on this model
5 4700385218 Scraper
6 4700500049 Screw
7 4700904231 Washer
8 4700586019 Lock nut
9 4700500046 Hex. head screw
10 Notused Not used on this model
11 4700500056 Screw
12 Notused Not used on this model
13 Notused Not used on this model
14 4700904342 Screw
15 4700385673 Scraper bracket
16 4700384050 Scraper bracket
17 4700904213 Washer
18 4700384493 Spacer sleeve
19 4700904343 Screw
