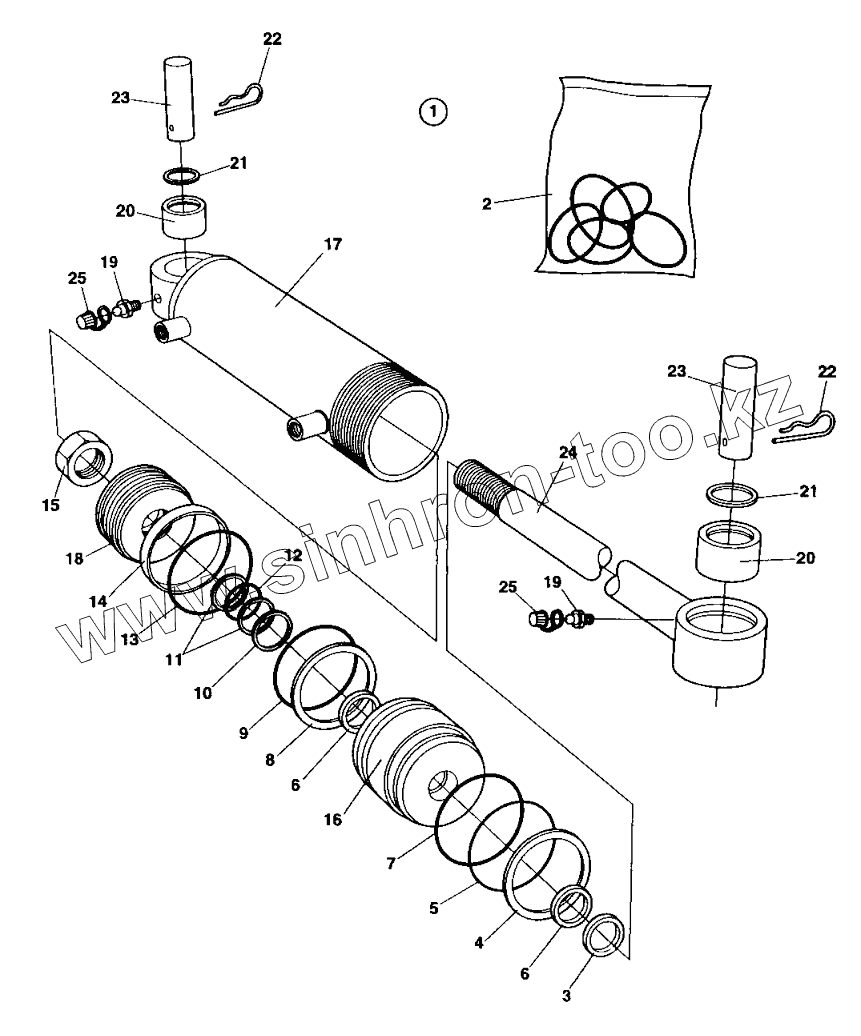

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Steeringcylinder		Steering cylinder, cpl
2	4700909760		Seal kit
3	Scraperring		Scraper ring
4	Retainingring		Retaining ring
5	O-ring		O-ring
6	Guidering		Guide ring
7	Lockring		Lock ring
8	Sealing		Sealing
9	4700160025		O-ring
10	Sealing		Sealing
11	Back-upring		Back-up ring
12	O-ring		O-ring
13	Sealing		Sealing
14	Guidering		Guide ring
15	Nut		Nut
16	4700909766		Guide
17	4700909765		Cylinder tube
18	4700909764		Piston block
19	4700926214		Grease fitting
20	4700238272		Slide bearing
21	4700151012		Retaining ring
22	4700635061		Hair clip
23	4700909761		Shaft
24	4700909759		Piston rod
25	4700902576		Cover
