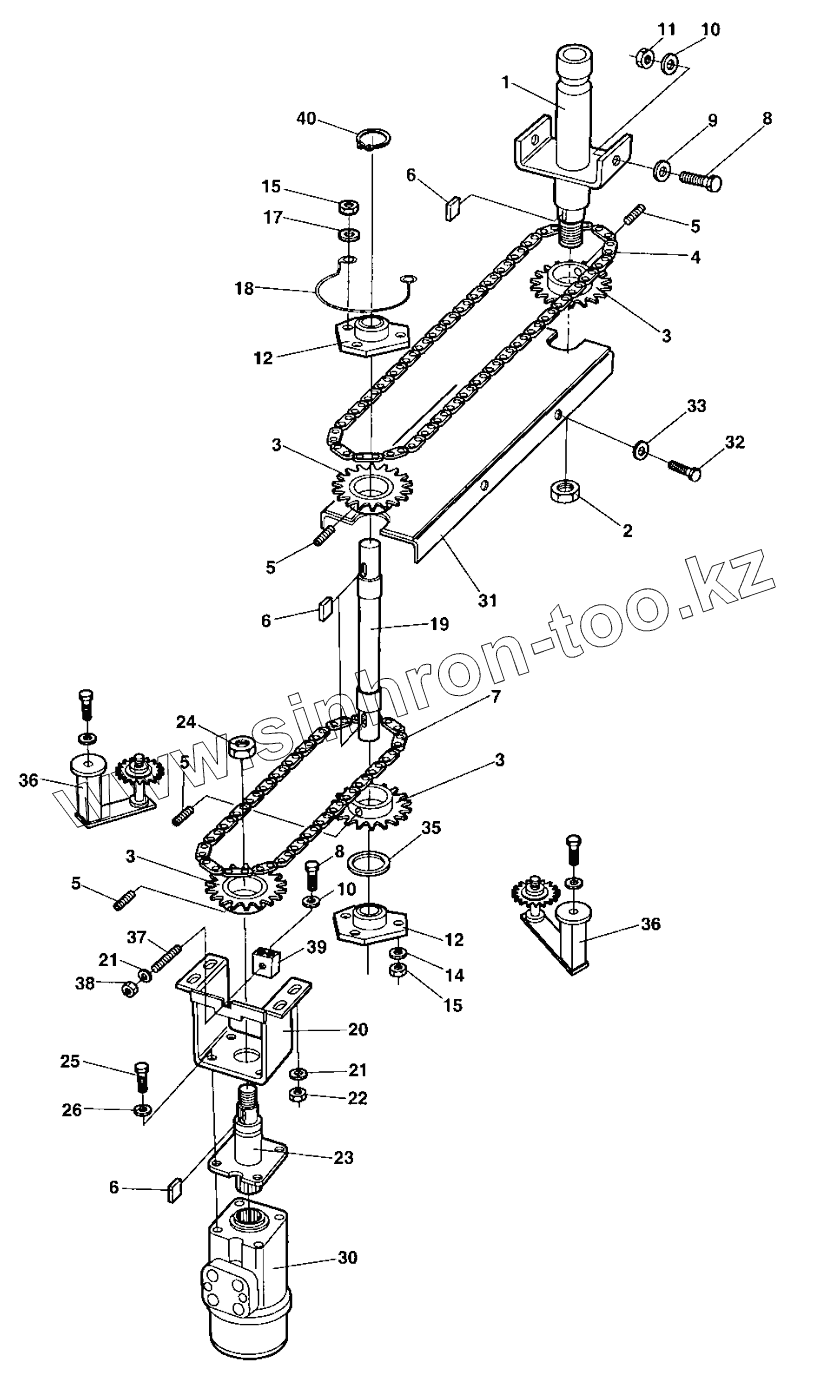

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Steering system 17038-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
5
5
5
5
6
6
6
7
8
8
9
10
10
11
12
12
14
15
15
17
18
19
20
21
21
22
23
24
25
26
30
31
32
33
35
36
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 359919 Shaft
2 Nut Nut
3 359916 Chain wheel
4 359921 Chain
5 516051 Set screw
6 350009 Flat key
7 372653 Chain
7 372654 Chain
8 500021 Screw
9 904734 Washer 8,4x26x4
10 904229 Washer 8,4x16x1,5
11 586003 Lock nut M8
12 903917 Bearing outer
12 903918 Bearing inner
14 904228 Washer 6,4x12x1,5
15 586002 Lock nut M6
17 603001 Washer
18 372672 Chain guard
19 374933 Shaft
19 374934 Shaft
20 381567 Bracket
21 904640 Washer 8,4x22x3
22 586003 Lock nut M8
23 370978 Linkage shaft
24 Nut Nut
25 502036 Screw
26 904230 Washer 10,5x22x2
30 Steeringvalve Steering valve
31 381403 Chain supporter
32 500040 Screw
33 904735 Washer
35 904214 Washer
36 904739 Chain tensioner
37 904802 Threaded stud
38 586003 Lock nut M8
39 381571 Bracket
40 150004 Retainer ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
