Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Frames

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

7

8

8

9

9

10

11

11

12

13

14

15

16

17

17

18

18

19

20

21

22

23

23

24

24

25

25

27

28

28

29

30

31

31

31

31

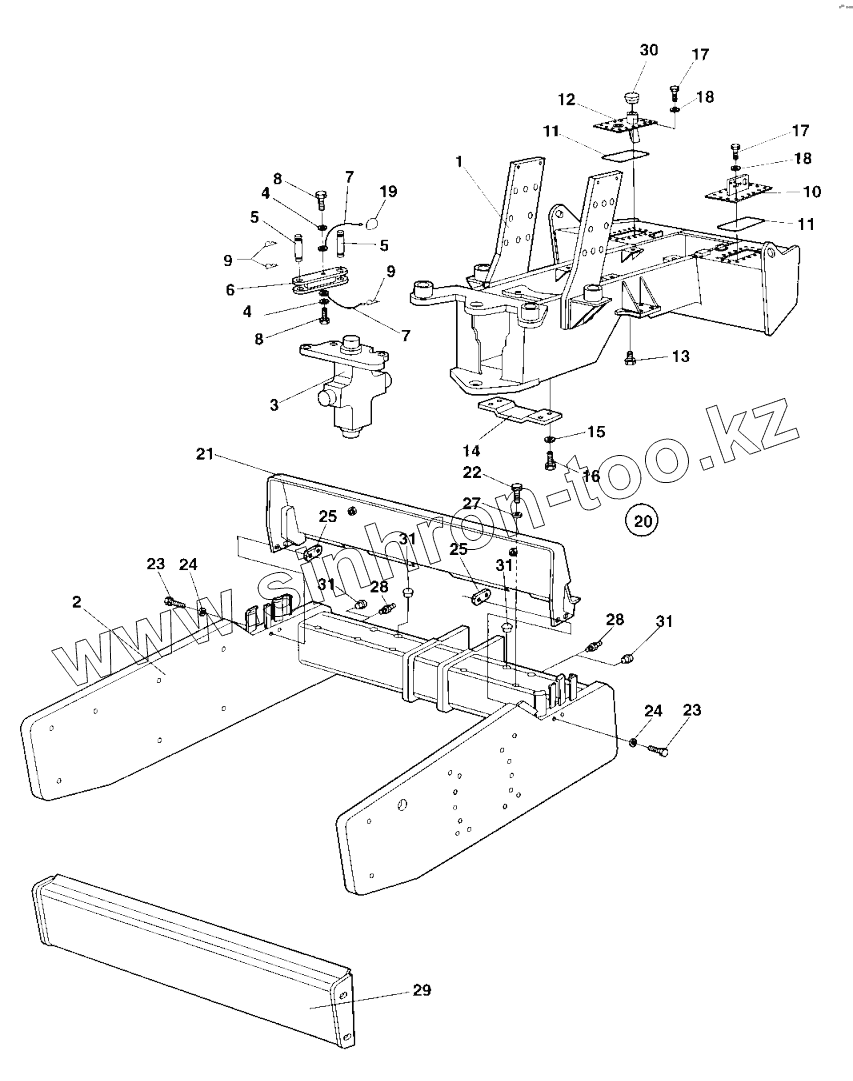

Позиция на иллюстрации	Заводской номер детали		Название детали
1	386835		Tractor frame
2	383440		Drum frame
2	376700		Drum frame
3	Hitch		Hitch module
4	904230		Washer 10,5x22x2
5	347119		Shaft
6	374744		Safety rod
7	343775		Wire
8	500043		Hex. screw
9	635061		Hair clip
10	386871		Cover
11	372709		O-ring
12	388186		Cover
13	813391		Magnetic plug
14	372087		Protection plate
15	904557		Washer 10,5x22x4
16	500029		Screw
17	500188		Screw
18	904229		Washer 8,4x16x1,5
19	357488		Spring
20	Drumshroud		Drum shroud, cpl
21	372844		Drum shroud
22	500029		Screw
23	500033		Screw
24	904230		Washer 10,5x22x2
25	376045		Holder
27	904557		Washer 10,5x22x4
28	Notused		Not used on this model
29	Scraperbeam		Scraper beam
30	373460		Fuel cap
31	902919		Plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
