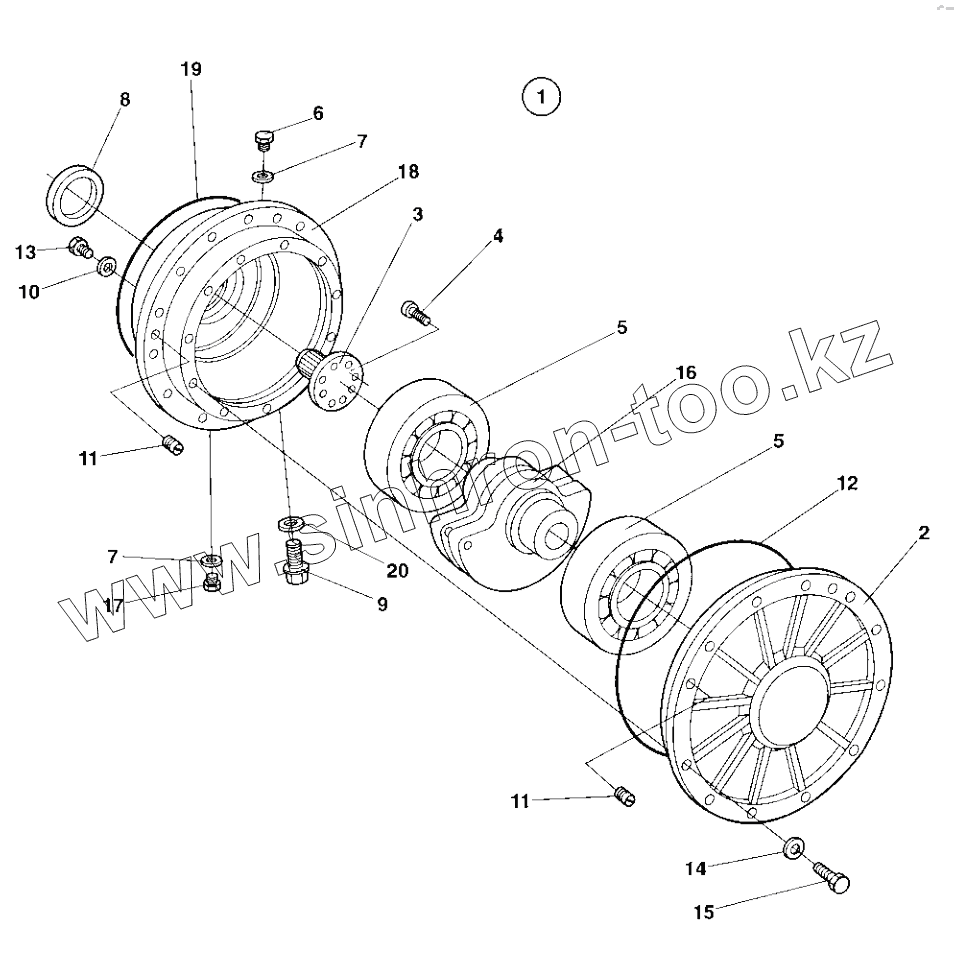

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. 16963 Drum cartridge Drive side

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	945585		Drum cartridge
2	379876		Bearing housing outer
3	380018		Splined shaft
4	791156		Screw
5	390896		Spherical roller bearing
6	343744		Magnetic plug M30
7	162017		Seal ring M30
8	900782		Seal ring
9	381634		Plug
10	162027		Sealing M12
11	900775		Plug
12	900776		O-ring
13	500163		Screw M12x16
14	904232		Washer 17x30x3
15	500082		Screw M16x70
16	381760		Eccentric shaft
17	232210		Plug
18	379880		Bearing housing inner
19	904737		O-ring
20	162011		Washer, sealing
