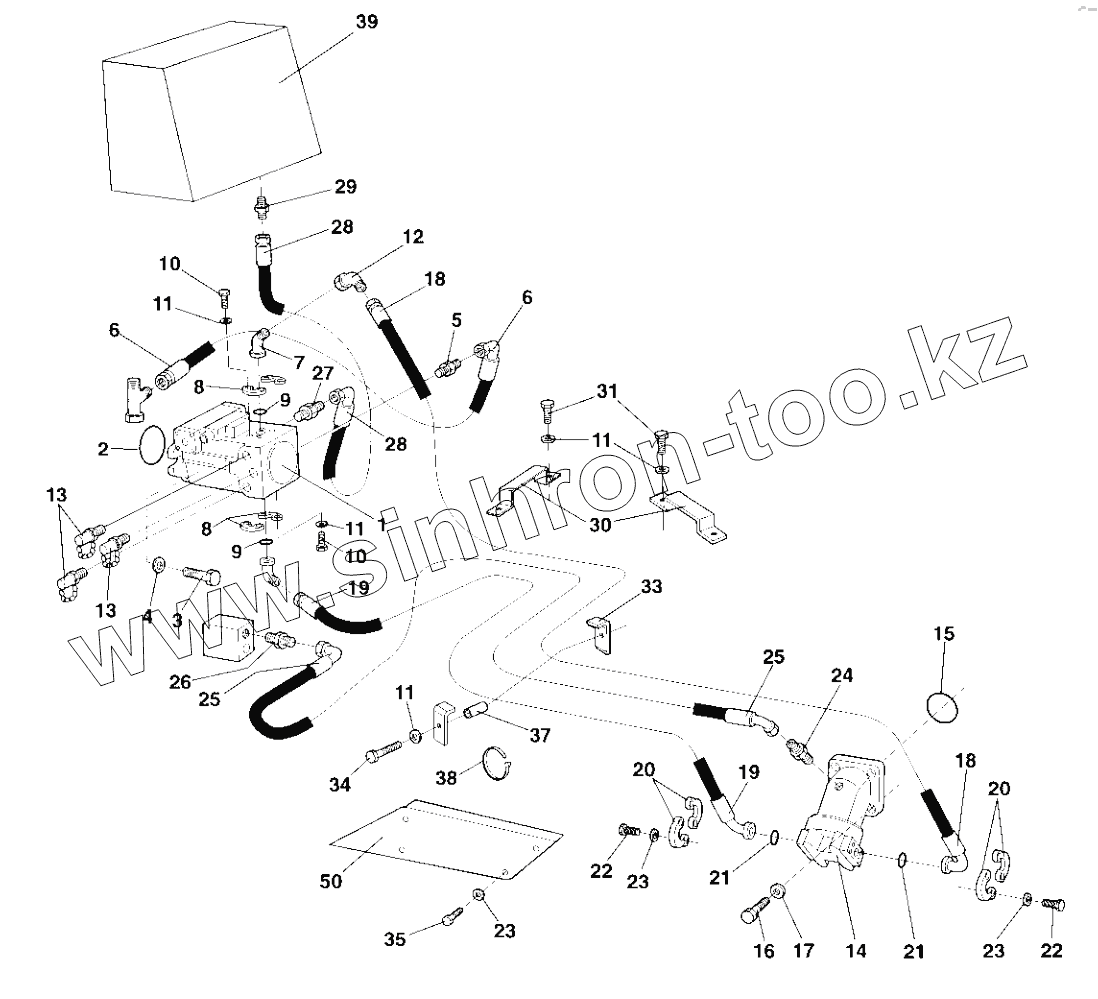

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. 16615 Vibration system

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

8

9

9

10

10

11

11

11

11

12

13

13

14

15

16

17

18

18

19

19

20

20

21

21

22

22

23

23

23

24

25

25

26

27

28

28

29

30

31

33

34

35

37

38

39

50

Позиция на иллюстрации	Заводской номер детали		Название детали
1	383958		Vibration pump
2	903877		O-ring
3	502078		Screw
4	904232		Washer 17x30x3
5	234382		Adapter
6	483286		Hydraulic hose
7	904767		Flange adapter
8	929226		Flange half
9	904773		O-ring
10	500030		Screw
11	904230		Washer 10,5x22x2
12	904781		Adapter
13	901157		Measuring nipple
14	380145		Vibration motor
15	160132		O-ring
16	500194		Screw
17	904231		Washer 13x24x2
18	483500		Hydraulic hose
19	483501		Hydraulic hose
20	900430		Flange half
21	904774		O-ring
22	502019		Screw
23	904229		Washer 8,4x16x1,5
24	334121		Adapter
25	483031		Hydraulic hose
26	334122		Adapter
27	901155		Connector
28	483024		Hydraulic hose
29	334205		Straight connector
30	373017		Hose clamp
31	500028		Screw
33	373270		Hose clamp
34	500032		Hex. screw
35	500019		Screw
37	373424		Spacer
38	313102		Cable ties
39	Hydraulicoiltank		Hydraulic oil tank
39	Hydraulicoiltank		Hydraulic oil tank
50	372078		Cover

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
