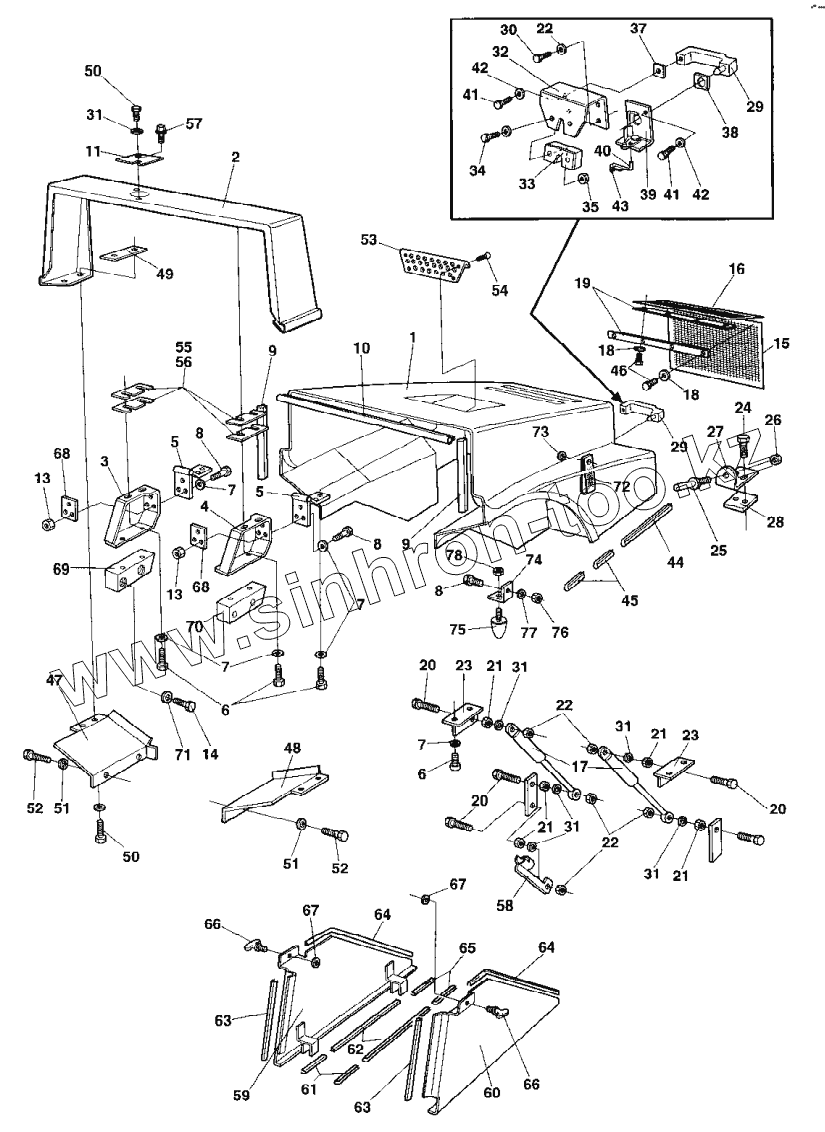

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Structure 16125-1 Up to 68X20663
1
2
3
3
3
4
4
4
5
5
6
6
7
7
7
7
7
7
8
8
8
9
9
10
11
13
13
14
14
14
15
16
17
17
17
17
17
17
17
17
17
18
18
19
20
20
20
20
20
21
21
21
21
21
21
22
22
22
22
22
22
23
23
24
25
26
27
28
29
29
30
31
31
31
31
31
31
31
32
33
34
35
37
38
39
40
41
41
42
42
43
44
44
44
45
46
47
48
49
50
50
51
51
52
52
53
54
55
56
57
58
58
58
59
60
61
62
63
63
64
64
65
66
66
67
67
68
68
69
70
71
72
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 902866 | 902866 | Key Marked 455 | |
| 1 | 372066 | Hood | |
| 2 | 374025 | Protection hood | |
| 3 | 372063 | Clamp | |
| 3 | 374797 | Clamp | |
| 4 | 372064 | Clamp | |
| 4 | 374798 | Clamp | |
| 5 | 371366 | Hinge | |
| 6 | 500028 | Screw | |
| 7 | 603023 | Washer M10 | |
| 7 | 904557 | Washer 10,5x22x4 | |
| 8 | 500030 | Screw | |
| 9 | 902166 | Edge trim | |
| 10 | 902166 | Edge trim | |
| 11 | 373955 | Cover | |
| 13 | 902287 | Nut | |
| 14 | 500133 | Hex. screw | |
| 14 | 500161 | Screw | |
| 15 | 374017 | Grid | |
| 16 | 372695 | Grid | |
| 17 | 904242 | Gas spring | |
| 17 | 904458 | Gas spring | |
| 17 | 382384 | Gas spring | |
| 17 | 904459 | Gas spring | |
| 17 | 382387 | Gas spring | |
| 18 | 927974 | Washer | |
| 19 | 202047 | Rubber strip | |
| 20 | 904241 | Screw M8x40 | |
| 20 | 904241 | Screw M8x40 | |
| 21 | 570005 | Nut | |
| 21 | 570005 | Nut | |
| 22 | 902286 | Lock nut M8 | |
| 22 | 902286 | Lock nut M8 | |
| 23 | 372608 | Bracket | |
| 24 | 927637 | Screw | |
| 25 | 373958 | Lock pin | |
| 26 | 902288 | Nut | |
| 27 | 374197 | Clamp | |
| 28 | 374198 | Holder plate | |
| 29 | 371390 | Grab handle | |
| 30 | 927637 | Screw | |
| 31 | 600006 | Washer | |
| 31 | 904556 | Washer 8,4x16x3,0 | |
| 32 | 373960 | Bracket | |
| 33 | 371381 | Lock | |
| 34 | 535053 | Screw | |
| 35 | 902284 | Nut | |
| 37 | 903937 | Rubber gasket | |
| 38 | 903936 | Rubber gasket | |
| 39 | 371449 | Lock device | |
| 40 | 371452 | Coupling link | |
| 41 | 508018 | Screw | |
| 42 | 904228 | Washer 6,4x12x1,5 | |
| 43 | 371569 | Lock device | |
| 44 | 902166 | Edge trim | |
| 44 | 902166 | Edge trim | |
| 45 | 902166 | Edge trim | |
| 46 | 904244 | Screw | |
| 47 | 373204 | Holder plate | |
| 48 | 373203 | Holder plate | |
| 49 | 373309 | Holder plate | |
| 50 | 500021 | Screw | |
| 51 | 904640 | Washer 8,4x22x3 | |
| 52 | 500019 | Screw | |
| 53 | 372575 | Grid | |
| 54 | 901767 | Screw | |
| 55 | 373956 | Shim | |
| 56 | 373957 | Shim | |
| 57 | 500505 | Screw | |
| 58 | 382382 | Safety rod | |
| 58 | 373745 | Safety rod | |
| 59 | 373197 | Cover, right | |
| 60 | 373196 | Cover, left | |
| 61 | 202056 | Edge trim | |
| 62 | 202056 | Edge trim | |
| 63 | 202056 | Edge trim | |
| 64 | 904076 | Edge trim | |
| 65 | 202056 | Edge trim | |
| 66 | 904075 | Quick lock | |
| 67 | 926985 | Quick lock washer | |
| 68 | 374799 | Holder plate | |
| 69 | 374800 | Holder | |
| 70 | 374801 | Holder | |
| 71 | 904231 | Washer 13x24x2 | |
| 72 | 374854 | Grab handle | |
| 73 | 904640 | Washer 8,4x22x3 | |
| 74 | 908136 | Bracket | |
| 75 | 925629 | Shock absorber | |
| 76 | 902287 | Nut | |
| 77 | 904230 | Washer 10,5x22x2 | |
| 78 | 570005 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
