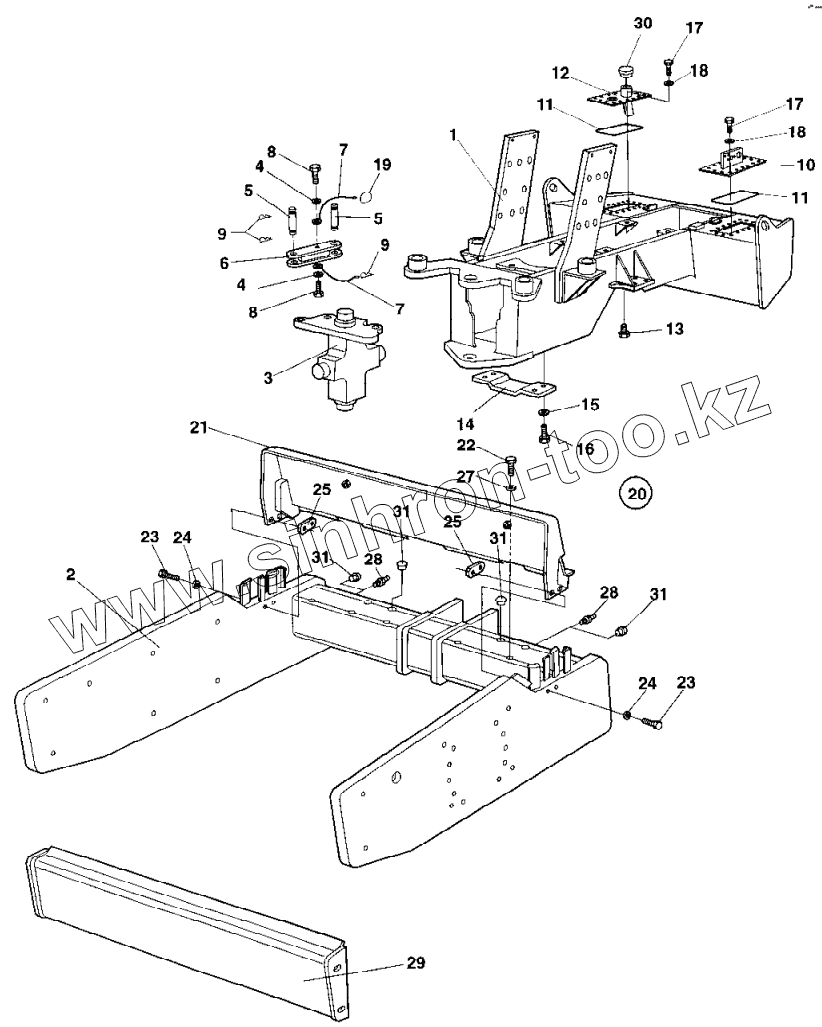

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Frames

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
4
4
5
5
6
6
6
7
7
8
8
9
9
10
10
10
11
11
12
12
12
13
14
15
16
17
17
18
18
19
21
22
23
23
24
24
25
25
27
28
28
29
30
31
31
31
31
Позиция на иллюстрации Заводской номер детали Название детали
1 371900 Tractor frame
2 371977 Drum frame
2 383440 Drum frame
2 380888 Drum frame
4 904230 Washer 10,5x22x2
5 347119 Shaft
6 372938 Safety rod
6 374744 Safety rod
7 343775 Wire
8 500043 Hex. screw
9 635061 Hair clip
10 373495 Cover
10 381605 Cover
11 372709 O-ring
12 372022 Cover
12 380445 Cover
13 813391 Magnetic plug
14 372087 Protection plate
15 904557 Washer 10,5x22x4
16 500029 Screw
17 500188 Screw
18 904229 Washer 8,4x16x1,5
19 357488 Spring
21 372844 Drum shroud
22 500029 Screw
23 500033 Screw
24 904230 Washer 10,5x22x2
25 376045 Holder
27 904557 Washer 10,5x22x4
28 232041 Filter plug
29 Beam Cross beam
30 373460 Fuel cap
31 902919 Plug
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
