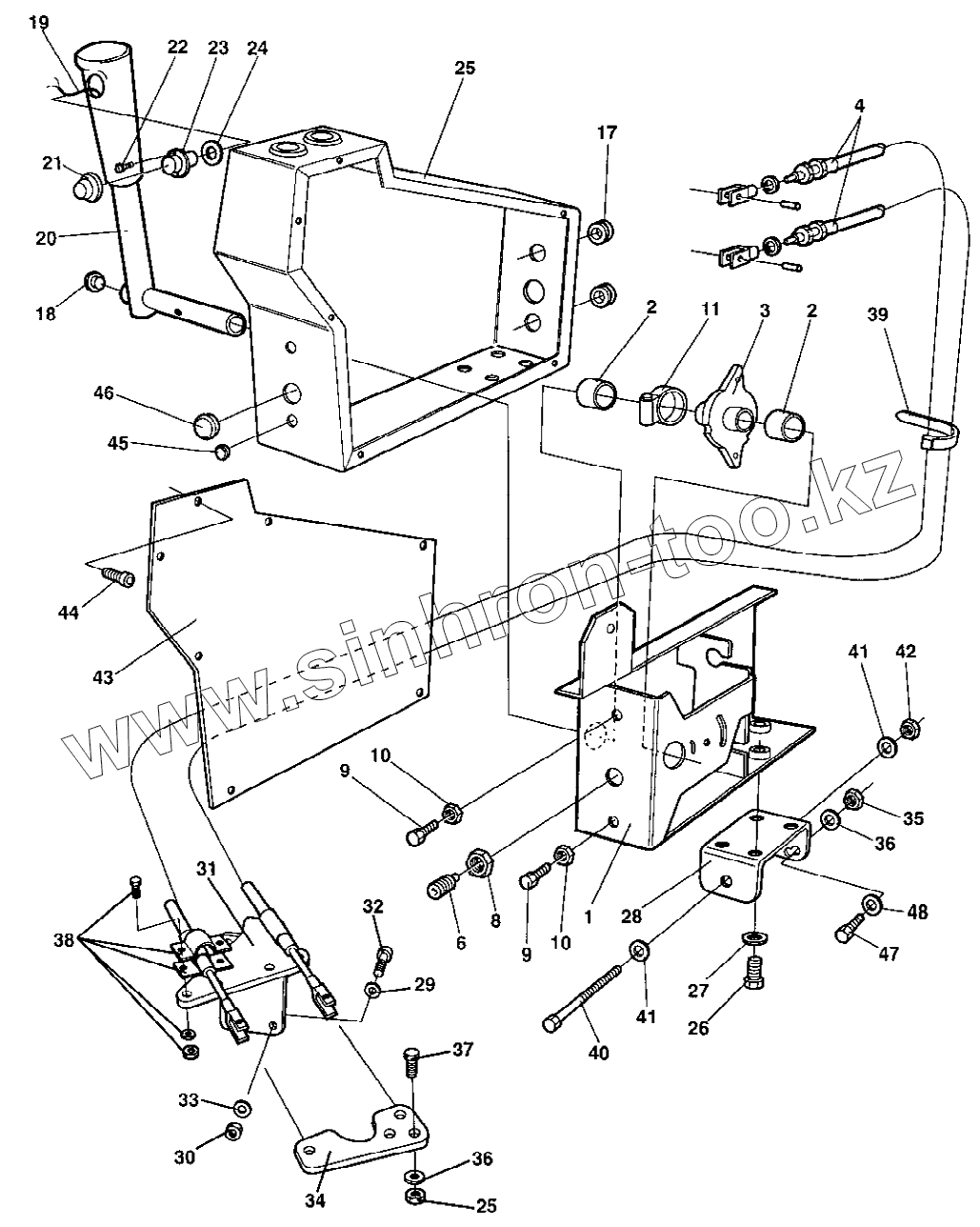

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Forward and reverse control From 68X20698

Тип техники

Марка

Модель

Схема

1

2

2

3

4

6

8

9

9

10

10

11

17

18

19

20

21

22

23

24

25

25

26

27

28

29

30

31

32

33

34

35

36

36

37

38

39

40

41

41

42

43

44

45

46

47

48

Позиция на иллюстрации	Заводской номер детали		Название детали
908193	908193		Fork
573004	573004		Nut
1	909747		Framing
2	908200		Bearing
3	909748		Cam disc
4	935225		Cable
6	922325		Spring ball plunger
8	573004		Nut
9	533038		Screw
10	570004		Hex. nut
11	313147		Hose clip
17	909122		Grommet
18	902203		Plug
19	372782		Cable harness
20	359575		Control lever
21	348481		Cover
22	371009		Screw
23	928497		Push button
24	359940		Washer
25	372322		Control cover
26	500053		Screw
27	904229		Washer 8,4x16x1,5
28	381676		Bracket
29	904229		Washer 8,4x16x1,5
30	904556		Washer 8,4x16x3,0
31	382884		Control bracket
32	947680		Screw
33	904229		Washer 8,4x16x1,5
34	372568		Control bracket
35	586003		Lock nut M8
36	904229		Washer 8,4x16x1,5
37	500021		Screw
38	465013		Clamp
39	313041		Cable ties
40	500267		Screw
41	904231		Washer 13x24x2
42	586019		Lock nut M12
43	372321		Cover
44	903658		Screw
45	900986		Plug
46	287373		Plug
47	508092		Screw
48	904229		Washer 8,4x16x1,5

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
