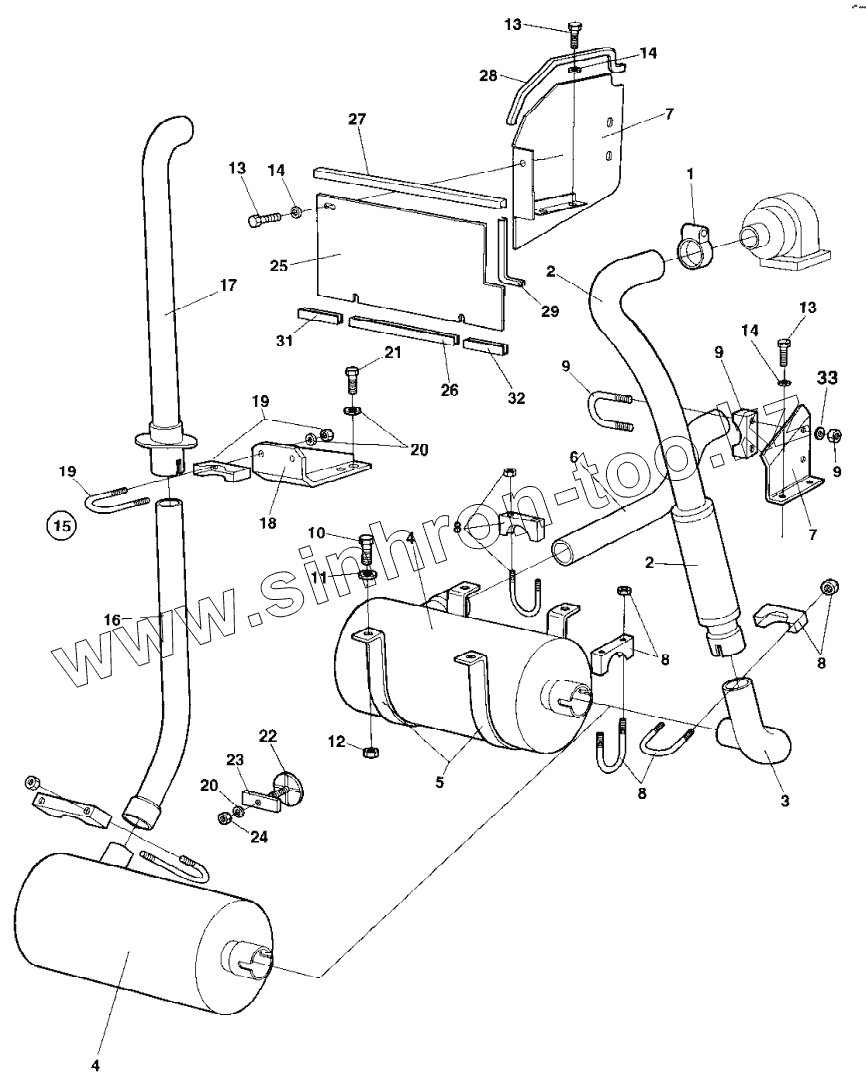

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Exhaust system Version 2

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

7

7

7

7

8

8

8

8

9

9

9

10

11

12

13

13

13

14

14

14

16

17

18

19

19

20

20

21

22

23

24

25

26

27

28

29

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	929185		Clamp
2	376234		Exhaust hose
3	371895		Exhaust pipe
4	373624		Muffler
5	373625		Clamp
6	371896		Exhaust pipe
7	371172		Bracket
7	381951		Bracket Model new
8	313094		Pipe clamp
9	313093		Pipe clamp
10	500031		Screw
11	904230		Washer 10,5x22x2
12	902287		Nut
13	500053		Screw
14	904229		Washer 8,4x16x1,5
15	Exhaustpipe		Exhaust pipe, cpl
16	373048		Exhaust pipe
17	375182		Exhaust pipe
18	375041		Bracket
19	313094		Pipe clamp
20	904229		Washer 8,4x16x1,5
21	500053		Screw
22	372722		Cover plate
23	372725		Holder
24	586003		Lock nut M8
25	381952		Cover plate
26	902166		Edge trim
27	902166		Edge trim
28	902166		Edge trim
29	202028		Edge trim
31	902166		Edge trim
32	902166		Edge trim
33	904229		Washer 8,4x16x1,5
