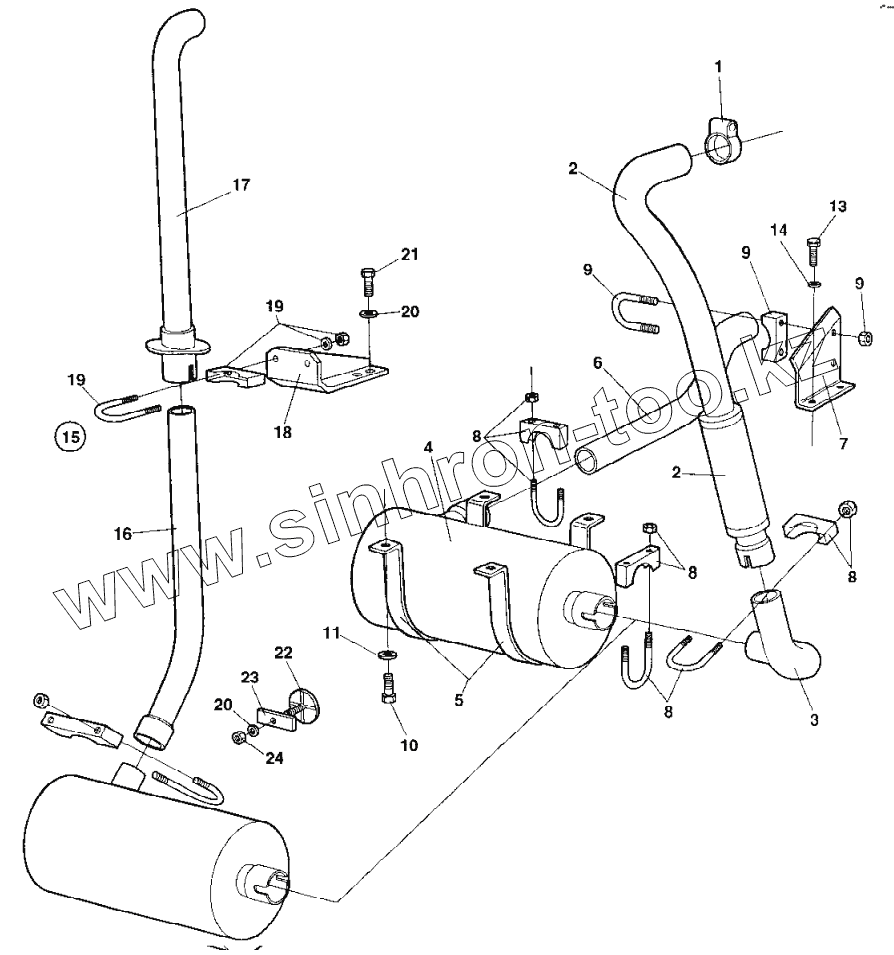

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Exhaust system Version 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
5
6
7
8
8
8
8
9
9
9
10
11
13
14
15
16
17
18
19
19
20
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 929185 Clamp
2 371163 Exhaust hose
2 376234 Exhaust hose
3 371895 Exhaust pipe
4 373624 Muffler
5 373625 Clamp
6 371896 Exhaust pipe
7 371172 Bracket
8 313094 Pipe clamp
9 313093 Pipe clamp
10 500029 Screw
11 600008 Washer
13 500053 Screw
14 600006 Washer
15 Exhaustpipe Exhaust pipe, cpl
16 373048 Exhaust pipe
17 375182 Exhaust pipe
18 375041 Bracket
19 313094 Pipe clamp
20 600006 Washer
21 500053 Screw
22 372722 Cover plate
23 372725 Holder
24 586003 Lock nut M8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
