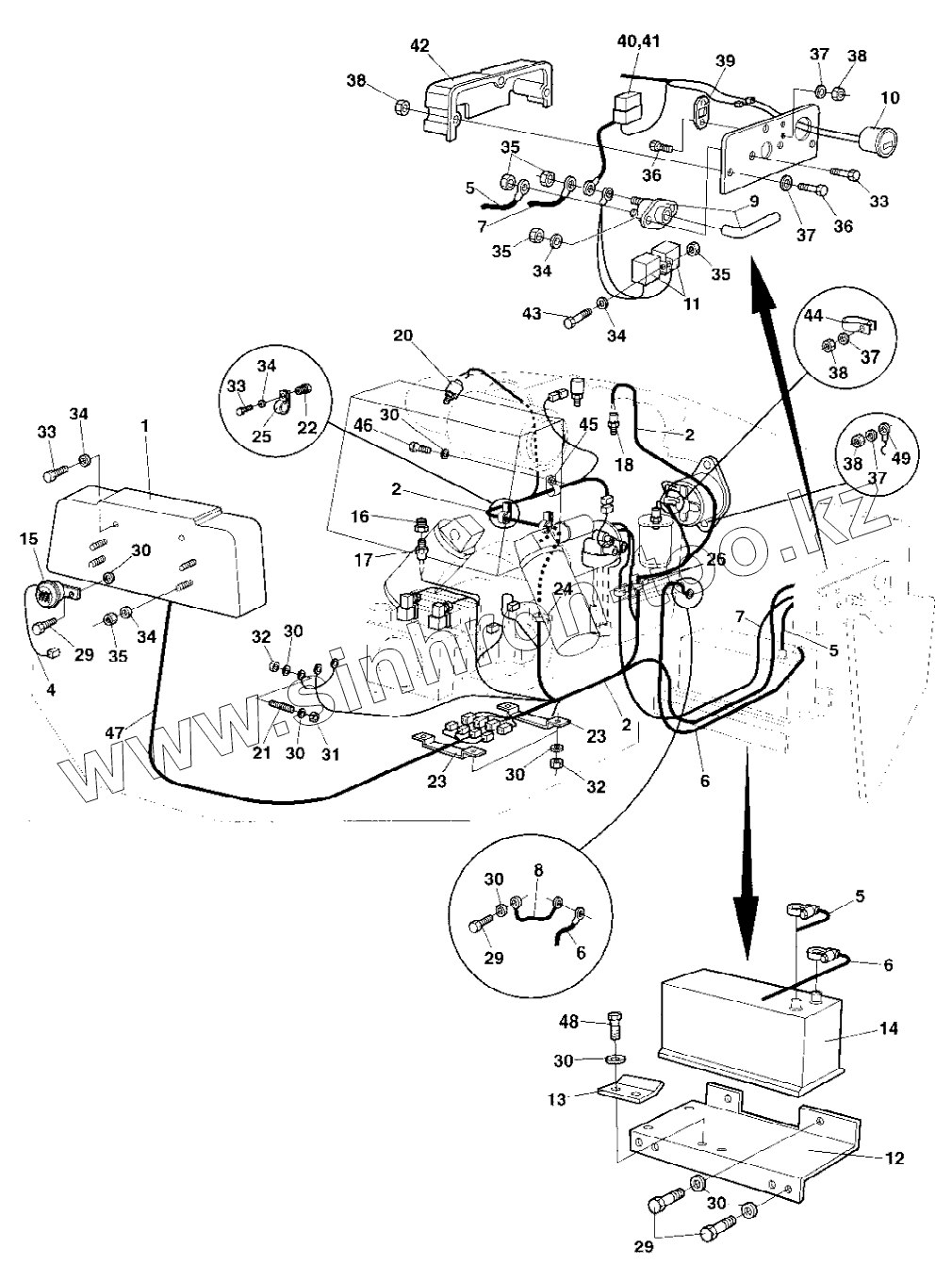

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Electrical system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
4
5
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
20
21
22
23
23
24
25
26
29
29
29
30
30
30
30
30
30
30
30
31
32
32
33
33
33
34
34
34
34
34
35
35
35
35
36
36
37
37
37
37
37
37
38
38
38
38
38
38
39
40
41
42
43
44
45
46
47
47
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
928021 928021 Key
1 Controlpanel Control panel
2 372382 Cable harness
2 381617 Cable harness
4 372997 Cable harness
5 348347 Battery cable
6 904020 Battery cable
7 904018 Connection cable
8 903760 Connection cable
9 930150 Battery switch
10 801567 Hour meter
11 904448 Relay
12 371277 Battery shelf
13 356500 Battery holder
14 470021 Battery
15 999027 Horn
16 813434 Reducer
17 903631 Temperature sensor Hydraulic oil
18 903632 Temperature sensor Engine
20 929023 Indicator
21 903768 Threaded stud
22 372664 Reduction nipple
23 372649 Cable holder
24 921132 Clamp
25 921031 Clamp
26 921116 Clamp
29 500053 Screw
30 904229 Washer 8,4x16x1,5
31 570005 Nut
32 586003 Lock nut M8
33 500040 Screw
34 904639 Washer 6,7x14x1,5
35 586002 Lock nut M6
36 500184 Screw
37 904281 Washer 5,3x10x1
37 904281 Washer 5,3x10x1
38 586001 Lock nut M5
38 586001 Lock nut M5
39 904036 Fuse holder
40 904032 Fuse holder
41 904037 Fuse
42 373891 Cover
43 500075 Screw
44 921065 Clamp
45 904346 Clamp
46 500022 Screw
47 372202 Cable harness
47 381615 Cable harness
48 500047 Screw
49 904933 Connection cable
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
