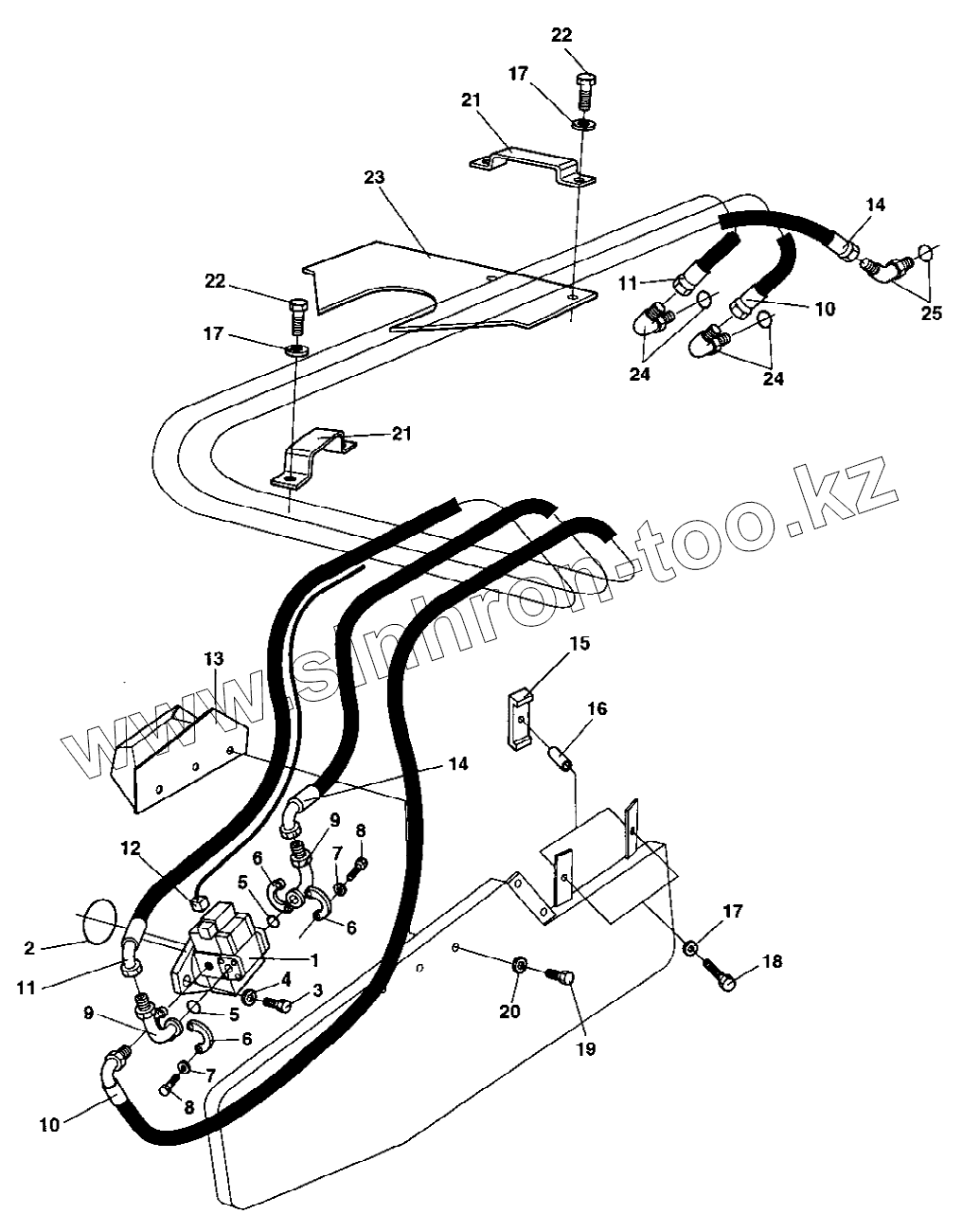

Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Dual speed drum drive Option

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

6

7

7

8

8

9

9

10

10

11

11

12

13

14

14

15

16

17

17

17

18

19

20

21

21

22

22

23

24

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	372989		Hydraulic motor, dual speed
2	904058		O-ring
3	500101		Screw M20x50
4	903290		Washer 21x36x6
5	904005		O-ring
6	923384		Flange half
7	604008		Washer
8	502132		Screw
9	903750		Elbow
10	483114		Hydraulic hose
11	483115		Hydraulic hose
12	372206		Cable harness
13	374251		Protecting cover
14	483116		Hydraulic hose
15	373270		Hose clamp
16	373423		Spacer
17	904229		Washer 8,4x16x1,5
18	500032		Hex. screw
19	500077		Screw
20	904230		Washer 10,5x22x2
21	373016		Hose clamp
22	500029		Screw
23	372235		Hose guard
24	813499		Adapter
25	334132		Elbow 45, O-ring
