Каталог запасных частей к технике: DYNAPAC Dynapac CA302D. Drum cartridge Vibration side Up to 68X20494

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

6

7

8

9

10

11

12

12

13

14

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

35

36

37

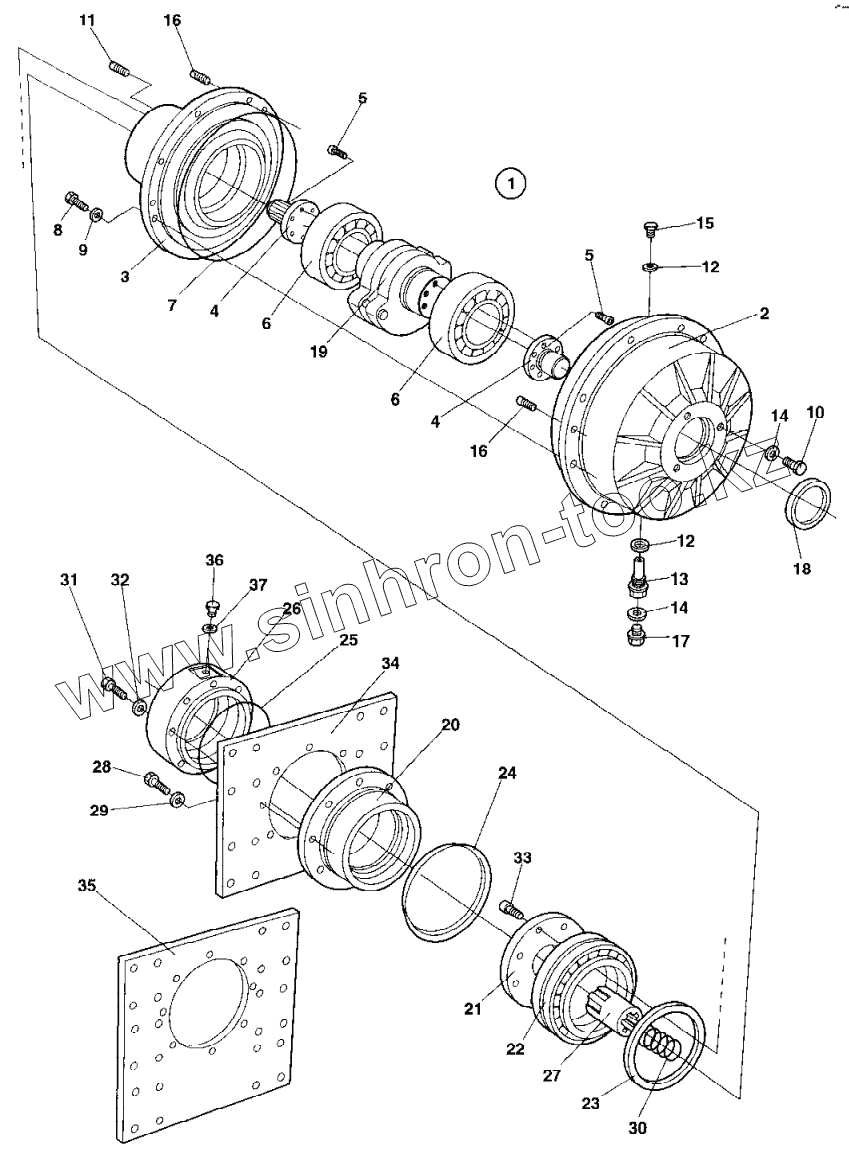

Позиция на иллюстрации	Заводской номер детали		Название детали
1	908980		Drum cartridge
2	349660		Bearing housing inner
3	356029		Bearing housing outer
4	349659		Splined shaft
5	901430		Screw
6	900784		Cylinder roll bearing
7	900776		O-ring
8	500076		Hex. screw
9	615046		Conical spring washer 17x39
10	500163		Screw M12x16
11	901828		Set screw
12	162017		Seal ring M30
13	356024		Level indicator
14	162027		Sealing M12
15	343744		Magnetic plug M30
16	900775		Plug
17	901313		Plug
18	900782		Seal ring
19	371638		Eccentric shaft
20	343318		Bearing housing
21	343462		Bearing cover
22	116041		Taper roller bearing
23	167023		Seal ring
24	929447		V-ring
25	160105		O-ring
26	357271		Motor adapter
27	370365		Splined sleeve
28	500076		Hex. screw
29	615046		Conical spring washer 17x39
30	349715		Spring
31	510133		Screw
32	615045		Conical spring washer
33	508019		Screw
35	343480		Holder plate
36	232070		Plug
37	162015		Seal ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
